ZEISS ScanPort
Đo quang học tự động có độ chính xác cao
Zeiss ra mắt giải pháp quét ZEISS ScanPort mới, được thiết kế dành riêng cho các quy trình đo lường 3D tự động. Nhờ hệ thống ba trục, mọi chi tiết của các bộ phận vừa và nhỏ đều có thể dễ dàng được nắm bắt mà không cần lập trình. Tính di động cao và thiết kế dạng mô-đun cho phép thiết lập quy trình làm việc chuẩn hóa hiệu quả trong nhiều tình huống công nghiệp như đúc, sản xuất bồi đắp và ép phun.
Đặc điểm
Độ chính xác cấp độ đo lường
ZEISS ScanPort cung cấp dữ liệu 3D có độ chính xác cao, nhanh chóng và chính xác. Công nghệ chiếu viền và ánh sáng xanh đảm bảo chất lượng cao nhất và được chứng nhận theo tiêu chuẩn ISO 10360.

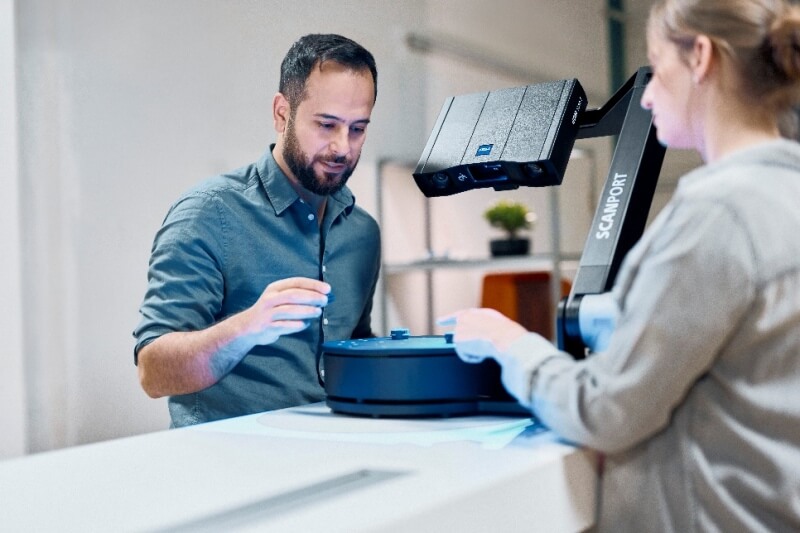

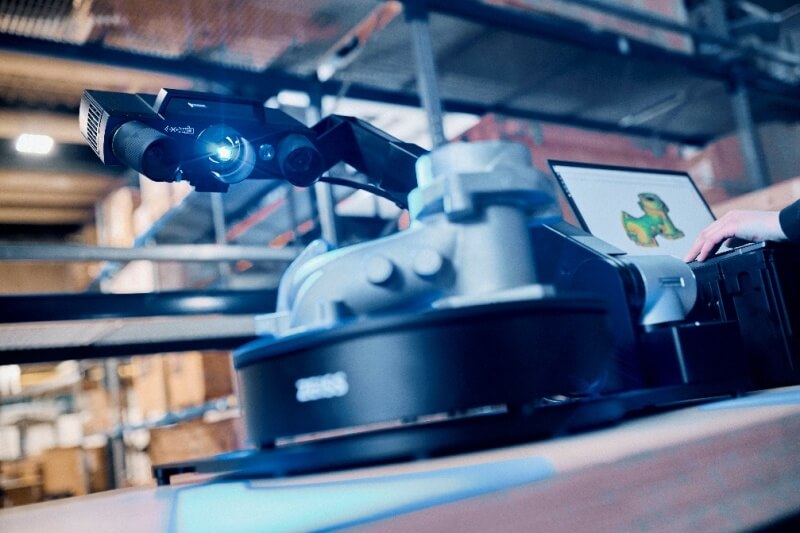

Quét 3D tự động ba trục

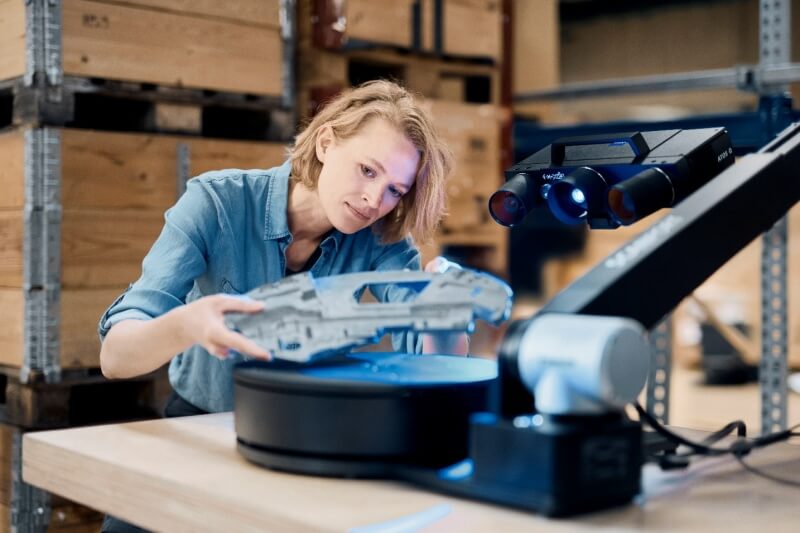

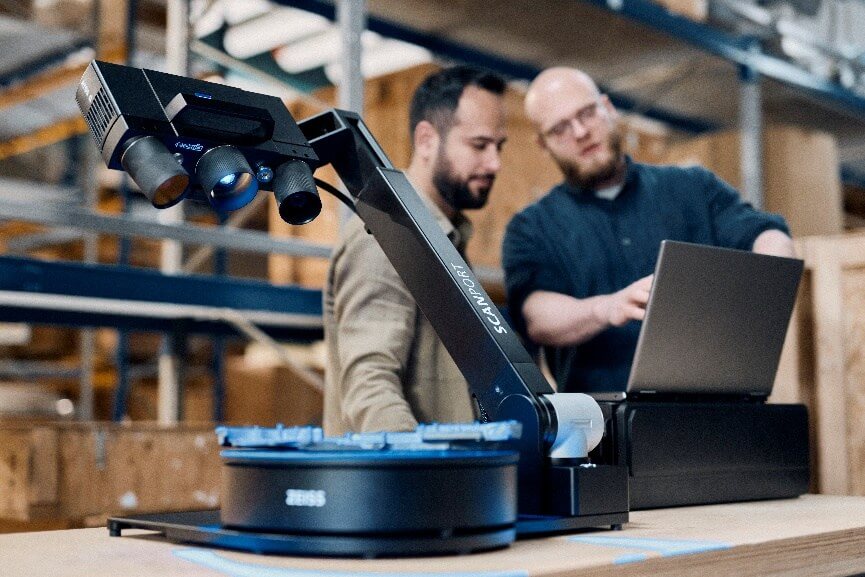

ZEISS ScanPort là giải pháp tự động, trọn gói. Tự động hóa ba trục đạt được bằng cách kết hợp một cánh tay rô-bốt tự động (có thể di chuyển lên xuống và nghiêng về phía trước và phía sau) với một bàn quay. Do đó, cảm biến có thể đo từ nhiều khoảng cách và góc độ khác nhau, ghi lại mọi chi tiết của bộ phận được đo.

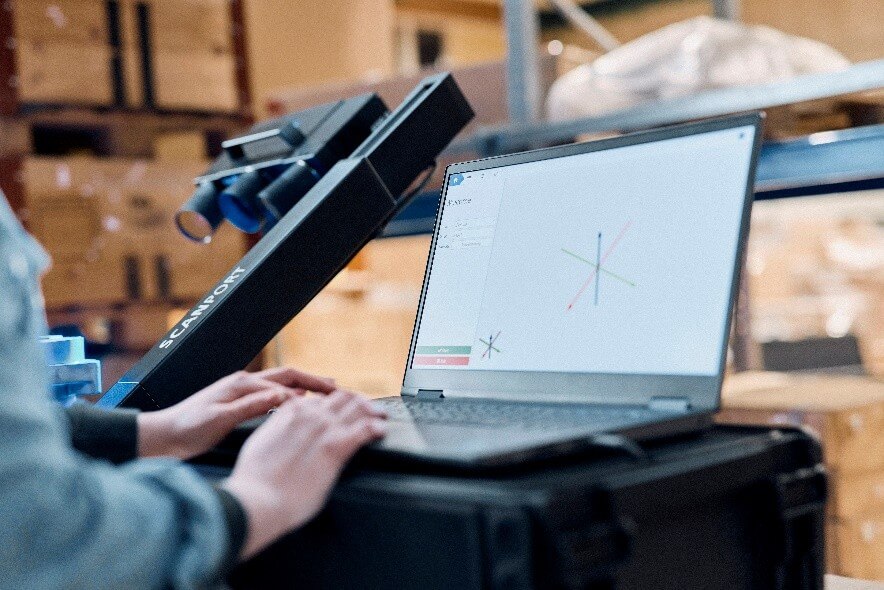

Linh hoạt và di động

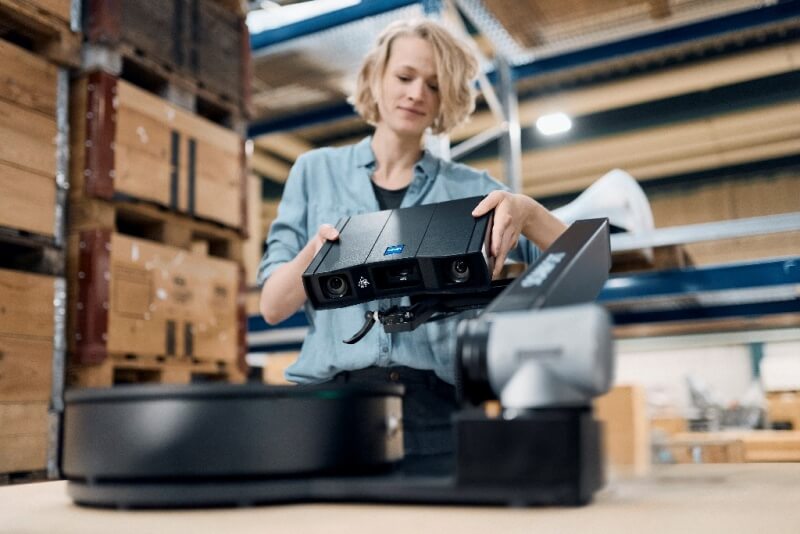

ZEISS ScanPort cung cấp cho bạn các dịch vụ tự động hóa mọi lúc mọi nơi. Chỉ cần đặt thiết bị vào là bạn có thể bắt đầu đo các bộ phận, thậm chí ngay trong quá trình sản xuất. Thiết kế dạng mô-đun và nhẹ giúp dễ dàng vận chuyển hoặc di chuyển. Để linh hoạt hơn nữa, máy quét 3D có thể được tháo rời để đo những bộ phận lớn hơn. ZEISS ScanPort có nhiều phiên bản khác nhau, cho phép bạn chọn độ phân giải phù hợp với chi tiết bạn cần.

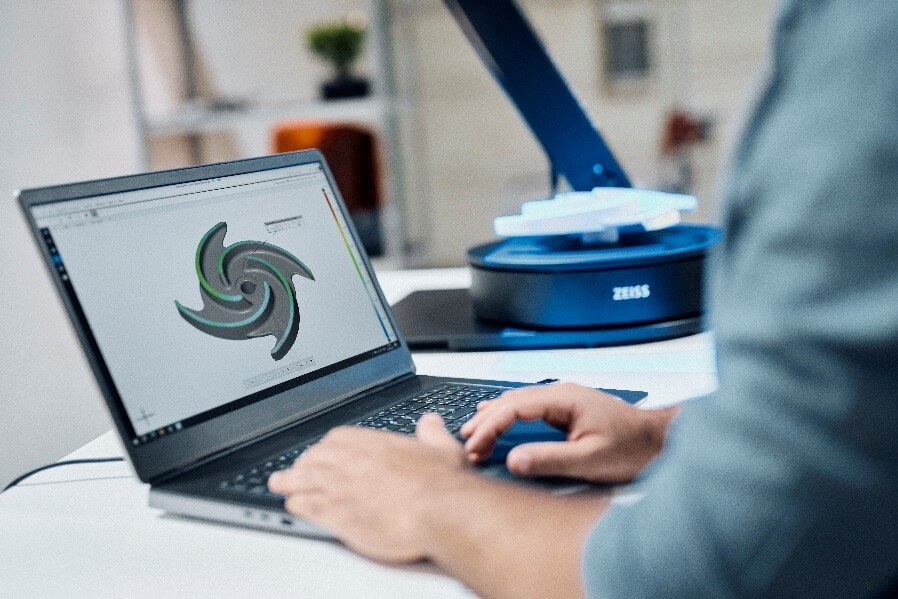

Phần mềm mở rộng chức năng để đáp ứng nhiều ứng dụng hơn

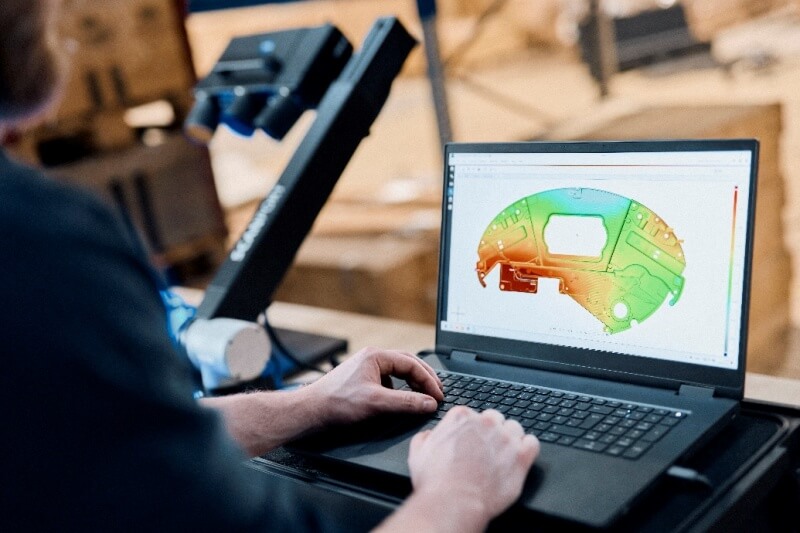

ZEISS INSPECT là phần mềm đo lường 3D toàn diện và dễ sử dụng. Chỉ cần vài cú nhấp chuột là bạn có thể chỉnh sửa lưới, so sánh CAD hoặc tạo mô hình 3D bằng phần mềm mạnh mẽ này. Các tính năng phần mềm mở rộng như Chế độ Kiosk đảm bảo bạn có thể tận dụng tối đa hệ thống cho các phép đo của mình. Ở chế độ này, ZEISS ScanPort không yêu cầu sự giám sát của người vận hành và bất kỳ ai cũng có thể đo lường và kiểm tra các bộ phận cần thiết.
Độ lặp lại cao và độ chính xác cao
ZEISS ScanPort, kết hợp với phần mềm ZEISS INSPECT, mang lại khả năng lặp lại và độ chính xác cao. Độ lặp lại cao có thể dễ dàng đạt được bằng cách phát lại chuyển động và quét mẫu. Phát lại toàn bộ quá trình quét chỉ bằng một cú nhấp chuột. ZEISS ScanPort là giải pháp đáng tin cậy và mạnh mẽ cho mọi nhiệm vụ đo lường.
Quét dựa trên mẫu
Các mẫu quét được xác định trước trong ZEISS INSPECT không yêu cầu bất kỳ thiết lập nào. Chỉ cần đặt bộ phận của bạn vào và bắt đầu quét. Các mẫu có thể tùy chỉnh cho phép bạn thêm hướng dẫn bổ sung cho thiết lập đo lường của mình.
Trợ lý quy trình làm việc
Trợ lý quy trình làm việc trong phần mềm ZEISS INSPECT sẽ hướng dẫn bạn từng bước thực hiện các tác vụ đo lường thông thường. Chỉ cần chọn thao tác bạn muốn thực hiện, chẳng hạn như quét nhiều phần cùng lúc, và làm theo hướng dẫn. ZEISS ScanPort và ZEISS INSPECT hỗ trợ bạn trong toàn bộ quy trình đo lường.
Quét một cú nhấp chuột

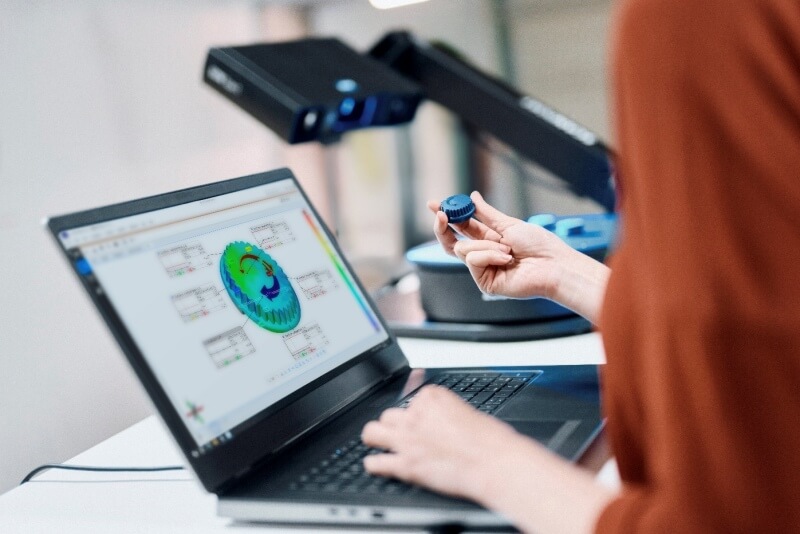

ZEISS ScanPort là giải pháp mạnh mẽ cho việc kiểm tra nhiều lần các bộ phận phức tạp, tương tự nhau. Với tính năng Phát lại chuyển động, bạn có thể lặp lại cùng một phép đo chỉ bằng một cú nhấp chuột và quá trình kiểm tra cho phần thứ hai sẽ tự động cập nhật. Bạn thậm chí có thể xem độ lệch giữa tất cả các bộ phận được đo, cho phép bạn nhanh chóng xác định xu hướng giữa các bộ phận.

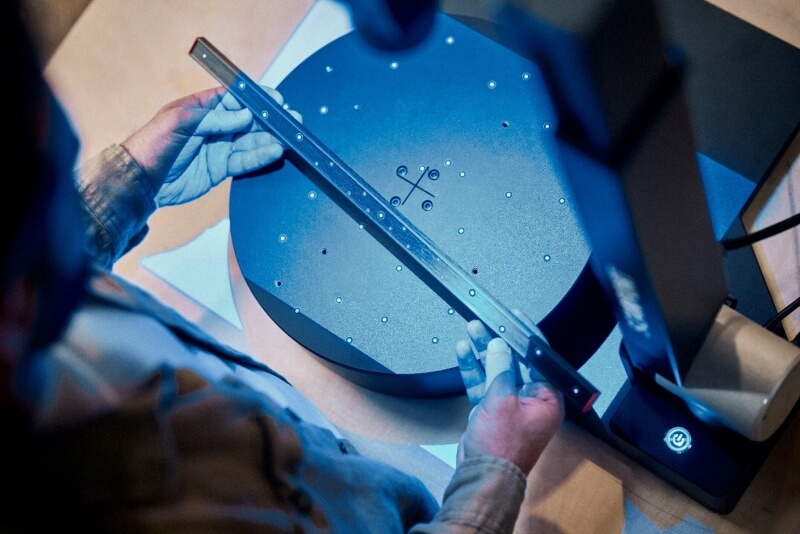

Hiệu chuẩn nhanh
Việc hiệu chuẩn lại ZEISS ScanPort rất đơn giản và tự động. Với thước đo siêu tỷ lệ được chứng nhận DAKKS/Ilac đi kèm, chức năng hiệu chuẩn nhanh chỉ bằng một cú nhấp chuột đảm bảo máy quét của bạn cung cấp dữ liệu chất lượng cao.
Thông số kỹ thuật
| ZEISS SCANPORT | |
|---|---|
|
Nguồn sáng
|
Công nghệ ánh sáng xanh
|
|
Điểm quét đơn
|
Lên đến 12 triệu(1)
|
|
Phạm vi quét
|
Đường kính lên đến 500 x 300 mm3 (2)
|
|
Khoảng cách điểm [mm]
|
Tối đa 0,03mm
|
|
Tải trọng hiệu quả
|
20kg
|
|
Cân nặng
|
Xấp xỉ. 22 kg (thiết kế dạng mô-đun: phần nặng nhất 11 kg)
|
|
Kích thước đóng gói
|
550mm x 725mm x 180mm
|
|
Giao diện
|
USB 2.0
|
|
Nguồn điện
|
Điện áp xoay chiều 100~240V, 50/60Hz
|
|
Hệ điều hành
|
Windows 11
|
|
Phần mềm
|
ZEISS INSPECT
|
Ứng dụng
ZEISS ScanPort có thể được sử dụng trong nhiều loại
- In 3D
- Kỹ thuật đảo ngược và sản xuất
- Hiển thị ảo hoặc mô hình 3D
- Nhựa và Ép phun
- Đúc
- CNC và uốn

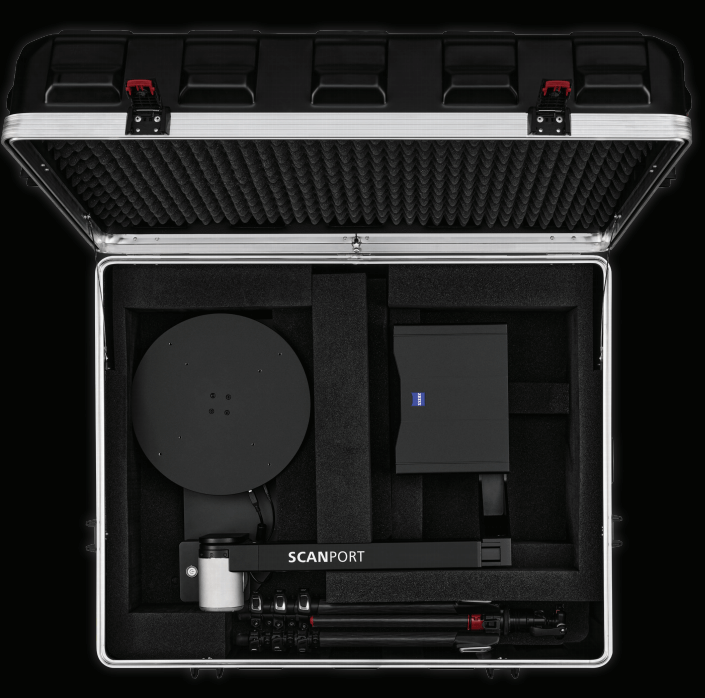

Mang theo ZEISS ScanPort mọi lúc, mọi nơi
Hộp đựng chuyên dụng bảo quản an toàn ZEISS ScanPort và tất cả các bộ phận để vận chuyển nhanh chóng. Hộp đựng du lịch có sẵn như một phụ kiện bổ sung cho ZEISS ScanPort.
Công nghệ, thành tựu phi thường

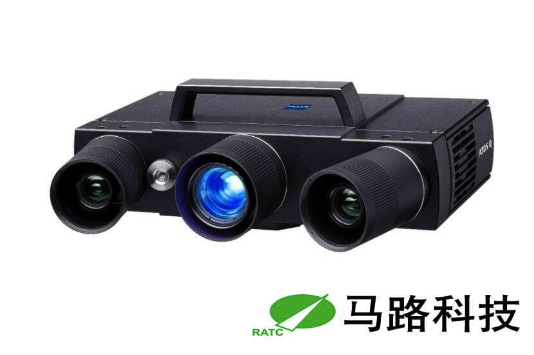

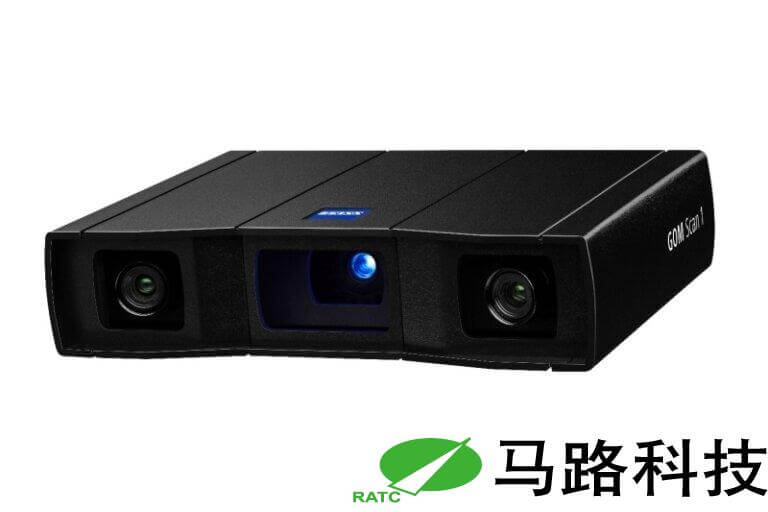

Khi các nhiệm vụ đo lường phức tạp đáp ứng các yêu cầu đo lường cao, ZEISS ATOS Q là sự lựa chọn lý tưởng. ZEISS GOM SCAN 1 được thiết kế để thu thập dữ liệu 3D nhanh chóng trong không gian chật hẹp và có thể thu thập mạng
ATOS Q cung cấp kết quả đo có thể theo dõi và có độ chính xác cao ngay cả khi kiểm tra các bề mặt khó lưới chính xác. Với máy quét nhỏ gọn này, bạn có thể đo lường các thành phần vừa và nhỏ với độ chính xác cao chỉ trong vài phút
chụp ảnh trong môi trường xưởng có điều kiện quang học kém.
