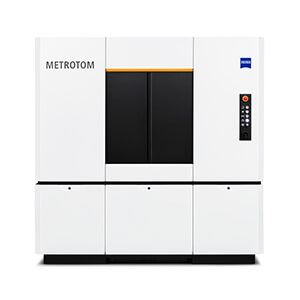

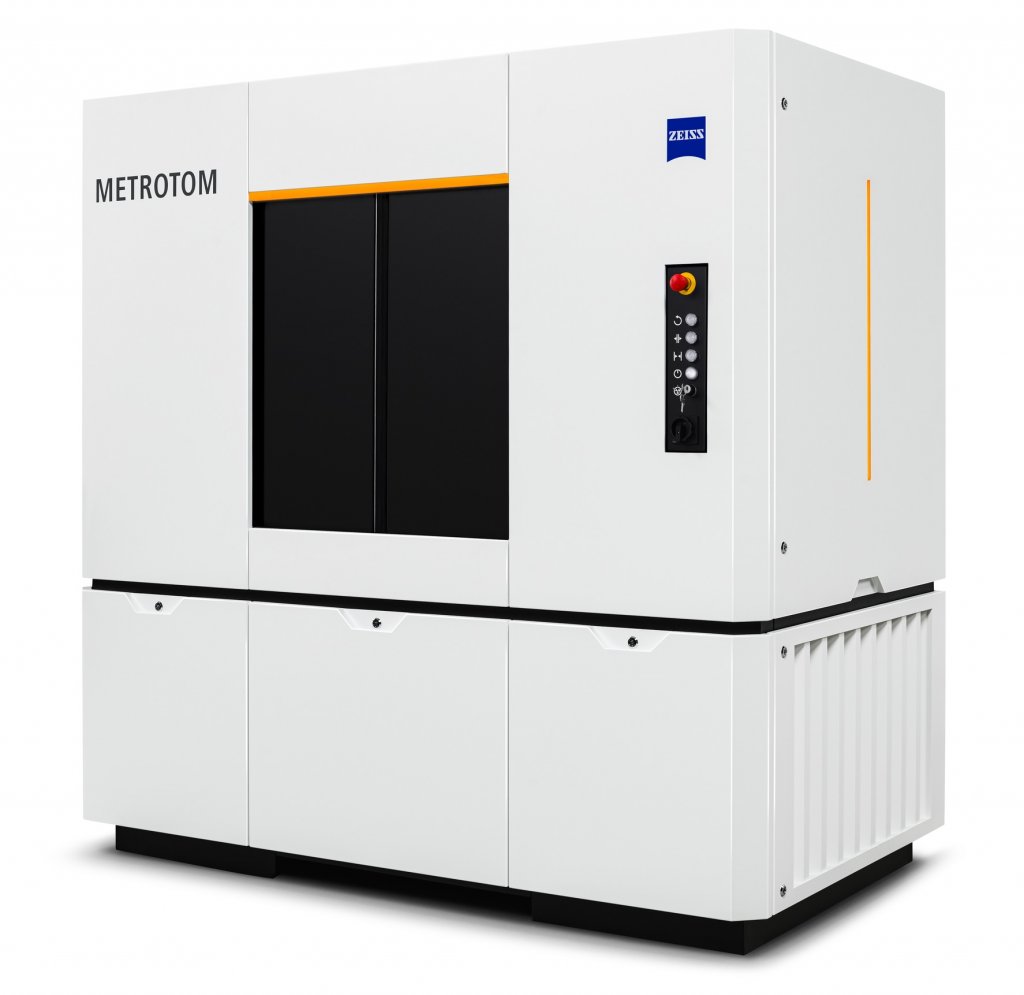

METROTOM 6 SCOUT
Chụp cắt lớp vi tính công nghiệp
METROTOM 6 scout Kỹ thuật tiên tiến
Ưu điểm lớn nhất của việc sử dụng CT công nghiệp là kiểm tra không phá hủy bề mặt không cần phải xử lý hoặc phá hủy để xem các điều kiện bên trong của phôi. Không có điểm mù trong quá trình quét và rất tốt trong việc phân tích các cấu trúc phức tạp.
Bao gồm đo kích thước, các vấn đề lắp ráp bên trong, lỗi vật liệu, v.v. Trước đây, phôi chỉ có thể được cắt mở để kiểm tra, nhưng hành động "cắt" sẽ gây ra các vấn đề và nghi ngờ khác. Ngày nay, dữ liệu kỹ thuật số 3D thu được bằng cách quét bằng thiết bị CT công nghiệp, đồng thời có thể thực hiện các bản vẽ phối cảnh và kiểm tra mặt cắt tùy ý trực tiếp trên máy tính và có thể đo kích thước chính xác.
Độ phân giải cao
Kết cấu bề mặt và các vệt của phôi có thể nhìn thấy rõ ràng
Độ chính xác cao
Mô-đun đo lường dựa trên thuật toán khoa học
Độ phân giải cực cao
Máy dò tia X 3k (3008 x 2512 pixel)
Phần mềm chuyên nghiệp tất cả trong một
Xây dựng quy trình làm việc nhanh chóng, nhất quán
Đặc tính Features
Ứng dụng đo lường
Thông qua chức năng quét xuyên tia X, tất cả các kích thước, bao gồm cả cấu trúc bên trong và bên ngoài, có thể được hiển thị rõ ràng, rất phù hợp để phát hiện kích thước ba chiều đầy đủ của các vật thể phức tạp. Các mức thang độ xám hiển thị trong dữ liệu được quét có thể phân biệt các khu vực và vị trí của các vật liệu khác nhau.

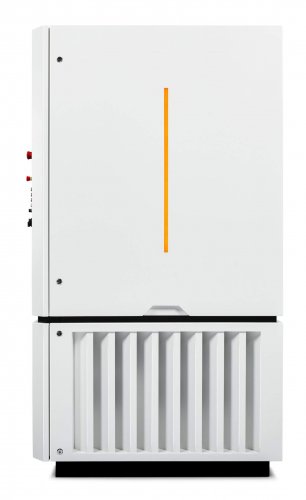

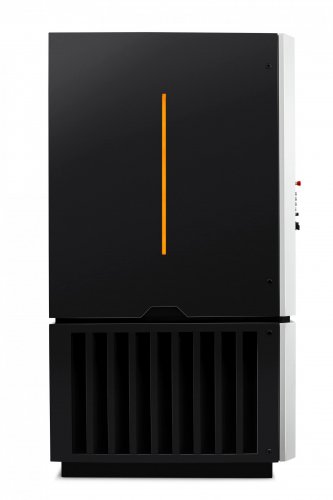

Hệ thống cân bằng nhiệt độ

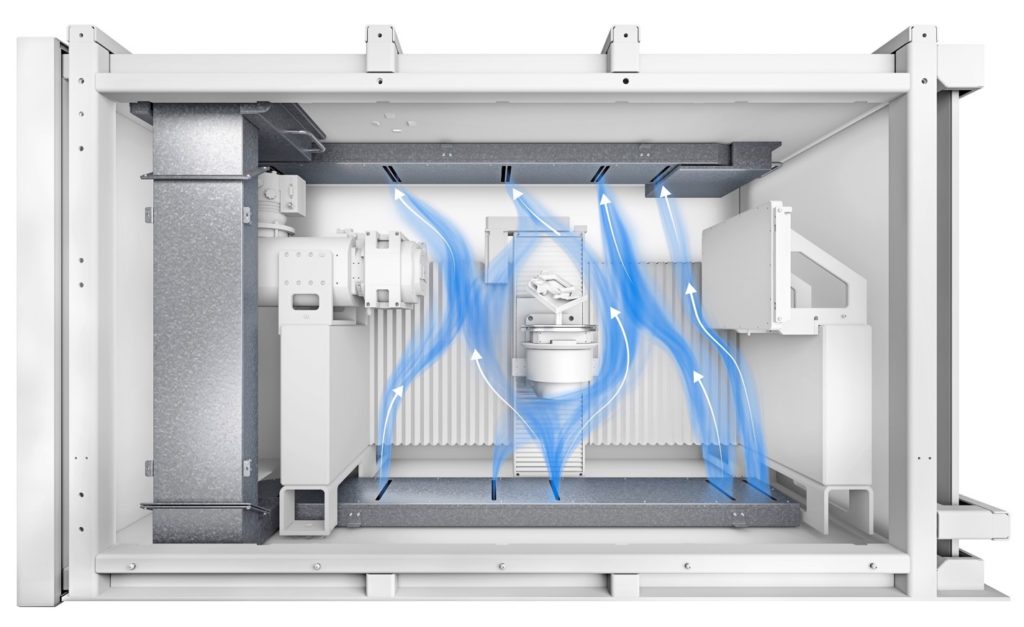

Để tránh ảnh hưởng của nhiệt độ cabin đến việc đo lường, thông qua thiết kế quạt và lỗ thoát khí, không khí luân chuyển từ dưới lên trên để đạt được sự cân bằng nhiệt độ.
Mở ống tia X

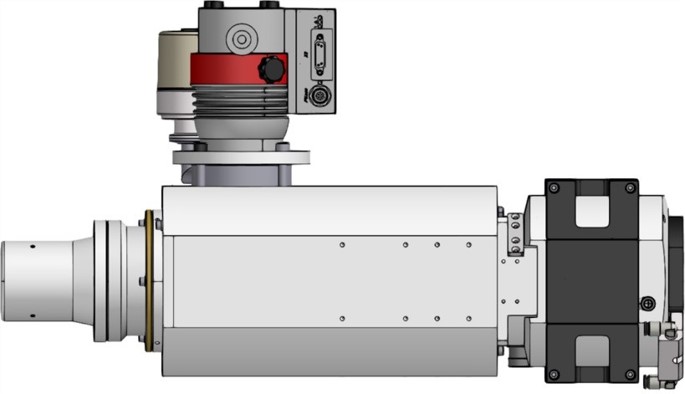

Dây tóc trong bộ phát Tia X sẽ giảm tuổi thọ theo thời gian. Thông thường, các bộ phát Tia X là loại đóng. Nếu dây tóc bị cháy và hư hỏng thì phải thay toàn bộ bộ phát. METROTOM 6 Scout sử dụng bộ phát tia X mở. Khi dây tóc đã hết tuổi thọ, bạn chỉ cần thay dây tóc là có thể tiếp tục sử dụng, điều này giúp giảm đáng kể chi phí bảo trì và sửa chữa ống tia X.
Ưu thế METROTOM 6 scout
Tiết lộ chi tiết mà các hệ thống đo lường khác không thể tiết lộ
Quá trình xử lý kỹ thuật số các bộ phận của METROTOM 6 SCOUT có thể đạt được độ sắc nét chi tiết cực cao:
nó sử dụng máy dò tia X 3k có độ phân giải cao để thu thập dữ liệu đặc điểm bề mặt bộ phận,
Đồng thời, khay tích hợp của hệ thống sẽ tự động đưa các chi tiết về vị trí đo tốt nhất để đo, đảm bảo độ phân giải hình ảnh tốt nhất.

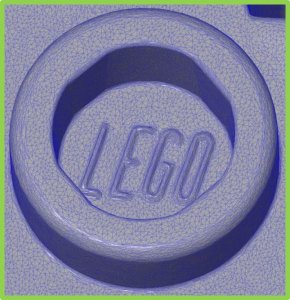

Trong hình bên dưới bạn có thể thấy sự so sánh kết quả quét giữa máy trinh sát METROTOM 6 (trái) và thiết bị CT thông thường (phải)
Kết quả có độ chính xác cao
Để đảm bảo dữ liệu đo ba chiều chính xác, trinh sát METROTOM 6 sử dụng các thuật toán thông minh về mặt toán học: nó kết hợp hoàn hảo các thuật toán liên quan đến nhau trong suốt chuỗi đo với mô hình kỹ thuật số của buồng đo và tập trung vào việc tối ưu hóa độ ổn định cơ học của tất cả các bộ phận liên quan đến việc thực hiện phép đo. . Sử dụng các phép đo từ CT, người khảo sát có thể đánh giá các bộ phận một cách đáng tin cậy và chính xác cũng như thực hiện các phân tích bổ sung.
Hệ thống chuyển động năm trục của cánh tay robot và bàn xoay trung tâm tích hợp bên trong đảm bảo các bộ phận luôn
ở điểm đo tốt nhất và thu được dữ liệu thể tích chính xác cho người dùng;

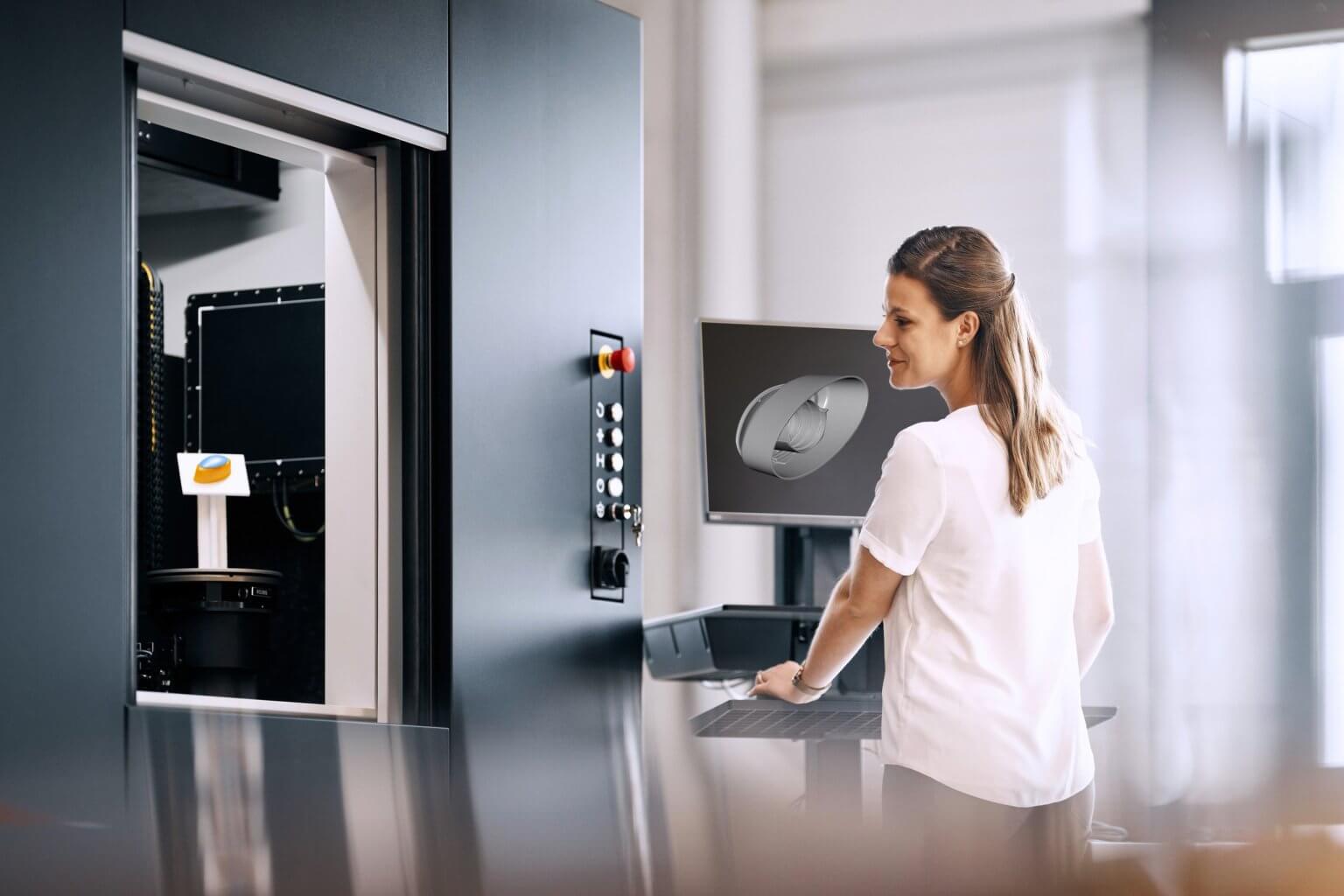

Bạn chỉ cần đặt chi tiết vào bộ phận đo bên trong máy, phần mềm sẽ tự động thực hiện mọi quy trình đo, kiểm tra tiếp theo.
METROTOM 6 scout giải pháp tự động hoá
Ứng dụng METROTOM 6 scout
METROLOGY Đo kích thước chính xác

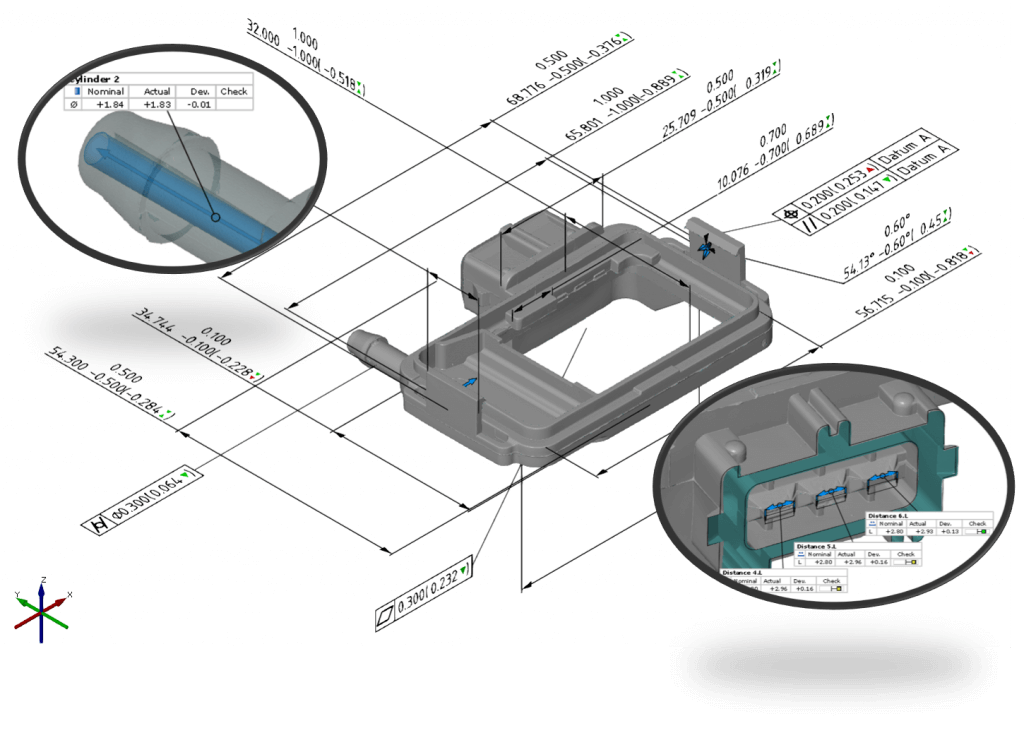

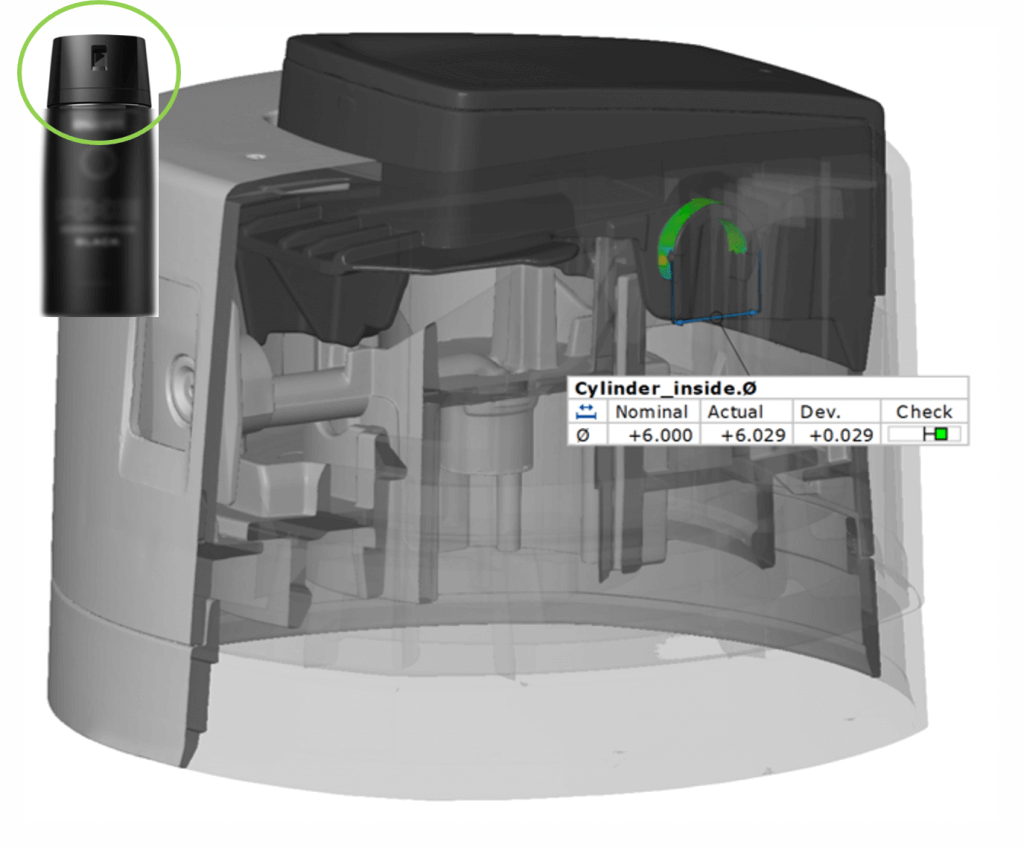

Lưới 3D được tính toán và các đặc điểm chi tiết có thể được trình bày rõ ràng cả bên trong và bên ngoài. Nó có thể được so sánh với CAD để so sánh lỗi tổng thể, phân tích độ dày thành, kích thước đặc điểm bên trong, phân tích dung sai hình học, phân tích kích thước mặt cắt ngang bên trong, FAI. kiểm tra kích thước đầy đủ, quét hàng loạt, v.v. hãy chờ đợi.
DEFECT ANALYSIS Phát hiện lỗi bên trong

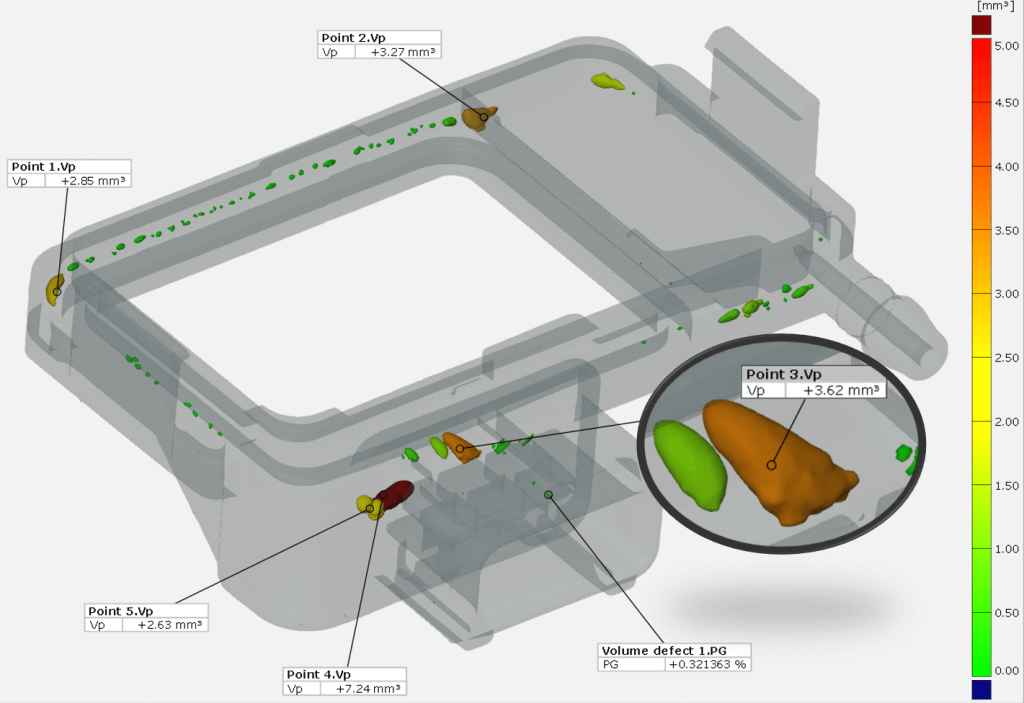

Phát hiện lỗ bên trong vật liệu, tính toán độ xốp và phát hiện các vết nứt bên trong. Phân tích mặt cắt ngang và thiết bị đầu cuối PCB 2D.
ASSEMBLY ANALYSIS Phân tích tình trạng lắp ráp
Trạng thái hình ảnh 2D bên trong sản phẩm điện tử, phân tích 3D lắp ráp linh kiện nhựa.

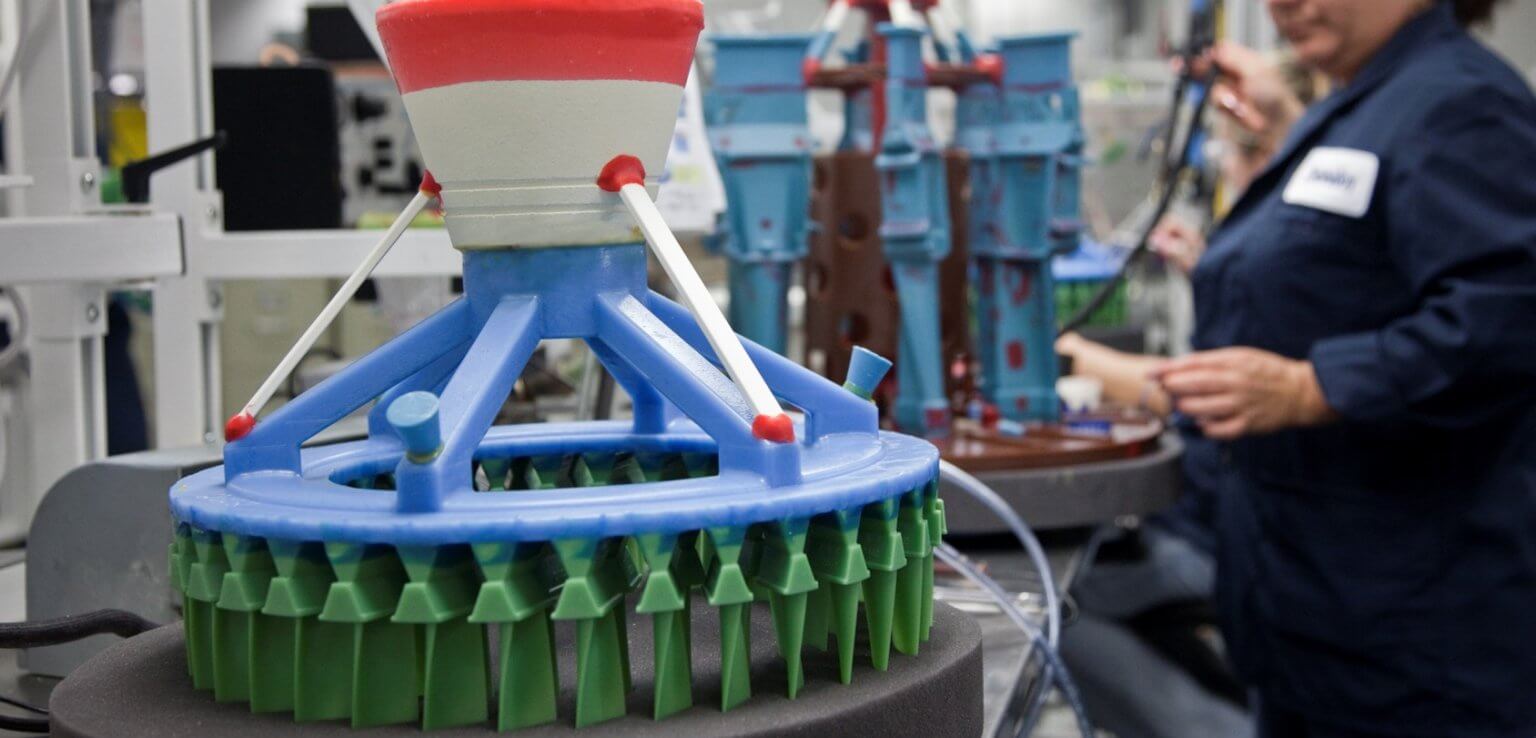

Ứng dụng quét CT kiểm tra các bộ phận sáp và lõi gốm

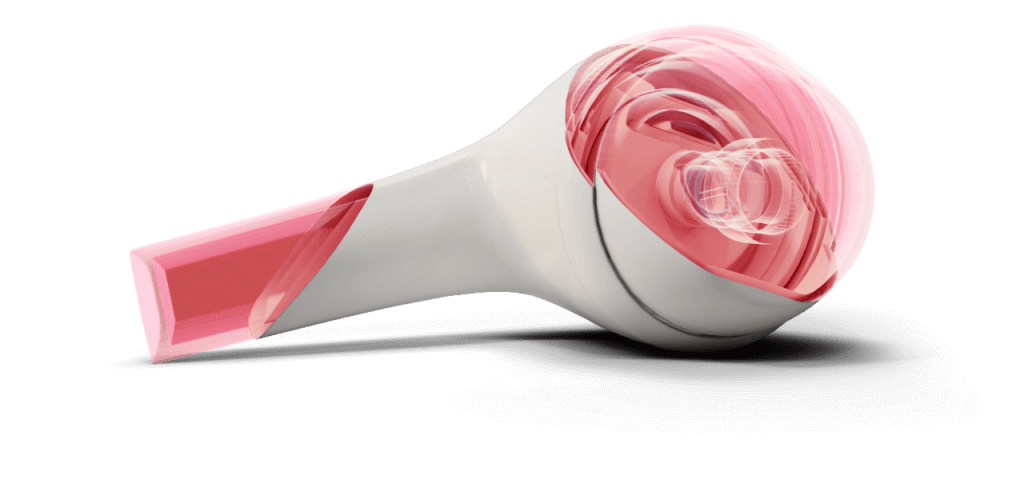

Trong phần mềm, chúng tôi có các chức năng và công cụ tích hợp được phát triển đặc biệt cho ngành tua-bin khí. Điều này cho phép bạn đo các đặc điểm nhỏ như mép đầu và mép sau với độ chính xác cao. Ngoài ra, công nghệ đo không phá hủy CT còn có thể đo các đặc tính bên trong, bao gồm độ dày vật liệu và so sánh dữ liệu 3D với CAD. Ngoài việc đo kích thước của các bộ phận, bạn có thể sử dụng hình ảnh X-quang từ máy quét CT để cắt khối 2D theo các hướng khác nhau để xác định các vết nứt hoặc lỗ hổng.
Trường hợp ứng dụng sử dụng chức năng quét hàng loạt CT của LEGO
Đây là trường hợp ứng dụng quét hàng loạt. Theo độ phân giải mà khách hàng yêu cầu, 16 phôi được đặt cùng một lúc trong phạm vi quét tương ứng, nghĩa là 16 phôi được quét cùng một lúc. Điều này không chỉ thực hiện quét hàng loạt và tăng hiệu suất. hiệu quả quét; kết quả được quét cũng có thể thấy rằng việc trình bày các chi tiết vẫn rất rõ ràng.
