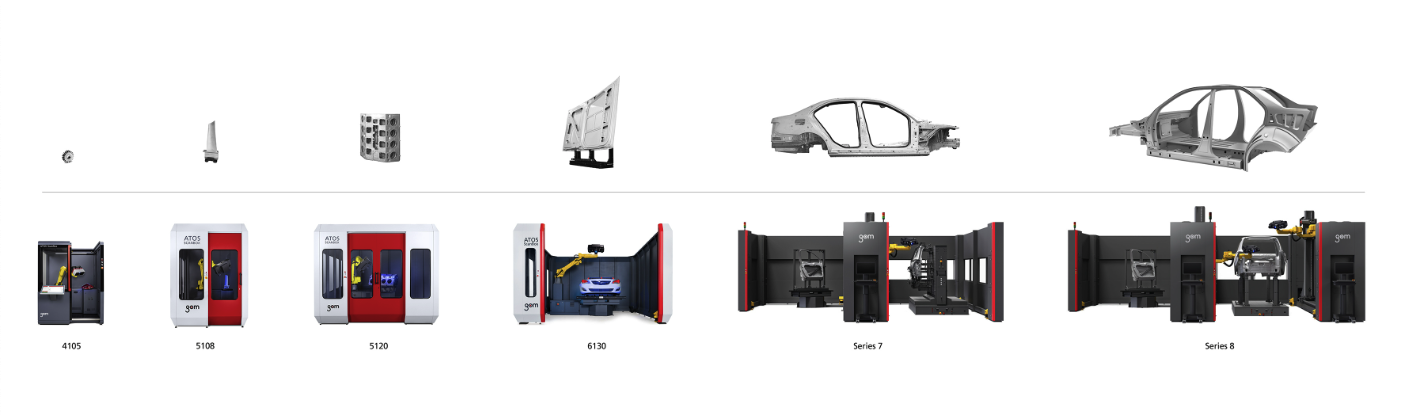

ATOS ScanBox

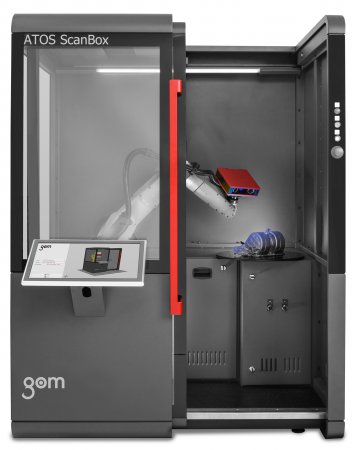

ATOS ScanBox 4105

Các bộ phận được đúc phun và đúc khuôn cũng như các dụng cụ, khuôn mẫu, bộ phận dập và uốn cong thường có đường viền và hình học phức tạp, phải được đo trong quá trình sản xuất liên tục và hàng loạt. Hệ thống có thể tự động thực hiện phân tích xu hướng như Cg/Cgk và Cp/. Giá trị Cpk, v.v., do đó, quy trình sản xuất và khả năng của thiết bị đo lường có thể được phân tích tự động mà không cần bất kỳ phần mềm hoặc phép tính nào khác trong bảng Excel.

ATOS ScanBox 5110

Kích thước tối đa có thể được phát hiện là 800mm. Hệ thống này thường được sử dụng bởi các nhà sản xuất tuabin, quạt, vỏ đúc, v.v.

Kích thước có thể đo được lên tới 2000mm, vì vậy mô hình này chủ yếu phù hợp với các bộ phận có kích thước trung bình, chẳng hạn như các bộ phận của xe; nó cũng rất thích hợp để sử dụng trong các ứng dụng đúc và rèn, chẳng hạn như kiểm tra vật đúc, lõi cát và mô hình, vân vân.

ATOS ScanBox 5130

Tương tự như 5120, model này cũng có thể được sử dụng cho các bộ phận cỡ trung bình, chẳng hạn như phụ tùng xe, ứng dụng đúc và rèn, nhưng phạm vi đo của nó được tăng lên 3000mm, có thể cung cấp phép đo các bộ phận đa dạng hơn.

ATOS ScanBox 6130

Thích hợp cho các cuộc kiểm tra vừa và lớn. Nó có thể được sử dụng trong quá trình phát triển sản phẩm, thử nghiệm khuôn mẫu và sản xuất hàng loạt. Trong quá trình sản xuất, điều rất quan trọng là phải nhanh chóng xác định, phân tích và khắc phục sự cố. Cần kiểm tra toàn bộ để có thể sử dụng các phương pháp mục tiêu để bắt đầu khắc phục. thời gian ngắn và giảm thiểu lãng phí.

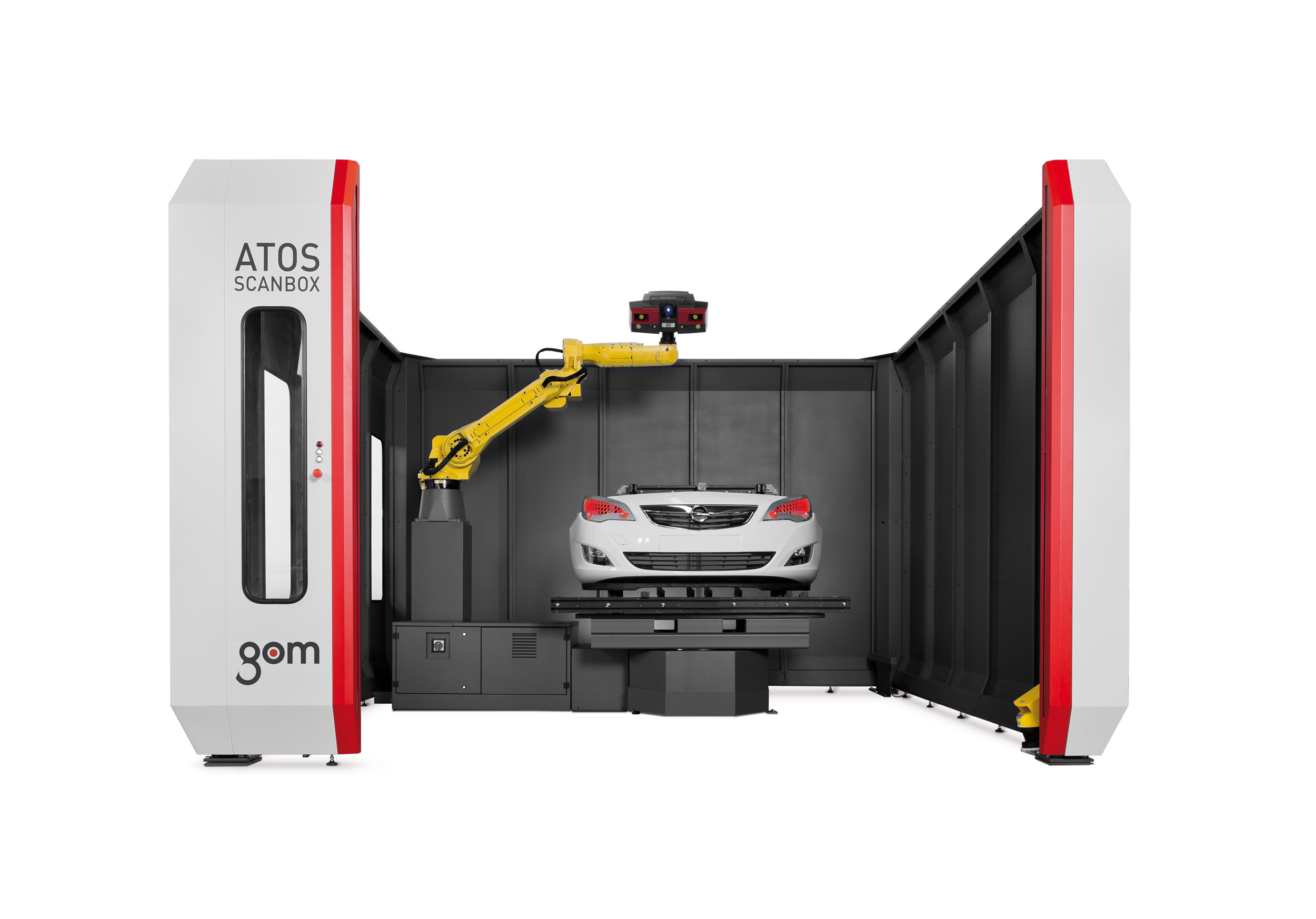

ATOS ScanBox 6135 & 6235

Thích hợp cho các bộ phận lớn và nặng.

Được trang bị thiết bị kiểm soát an toàn, đầu dò laser có thể được sử dụng theo nhiều cách để đạt được phép đo tốc độ cao và độ phân giải chi tiết cao, điều này cũng cần thiết trong sản xuất thân xe.

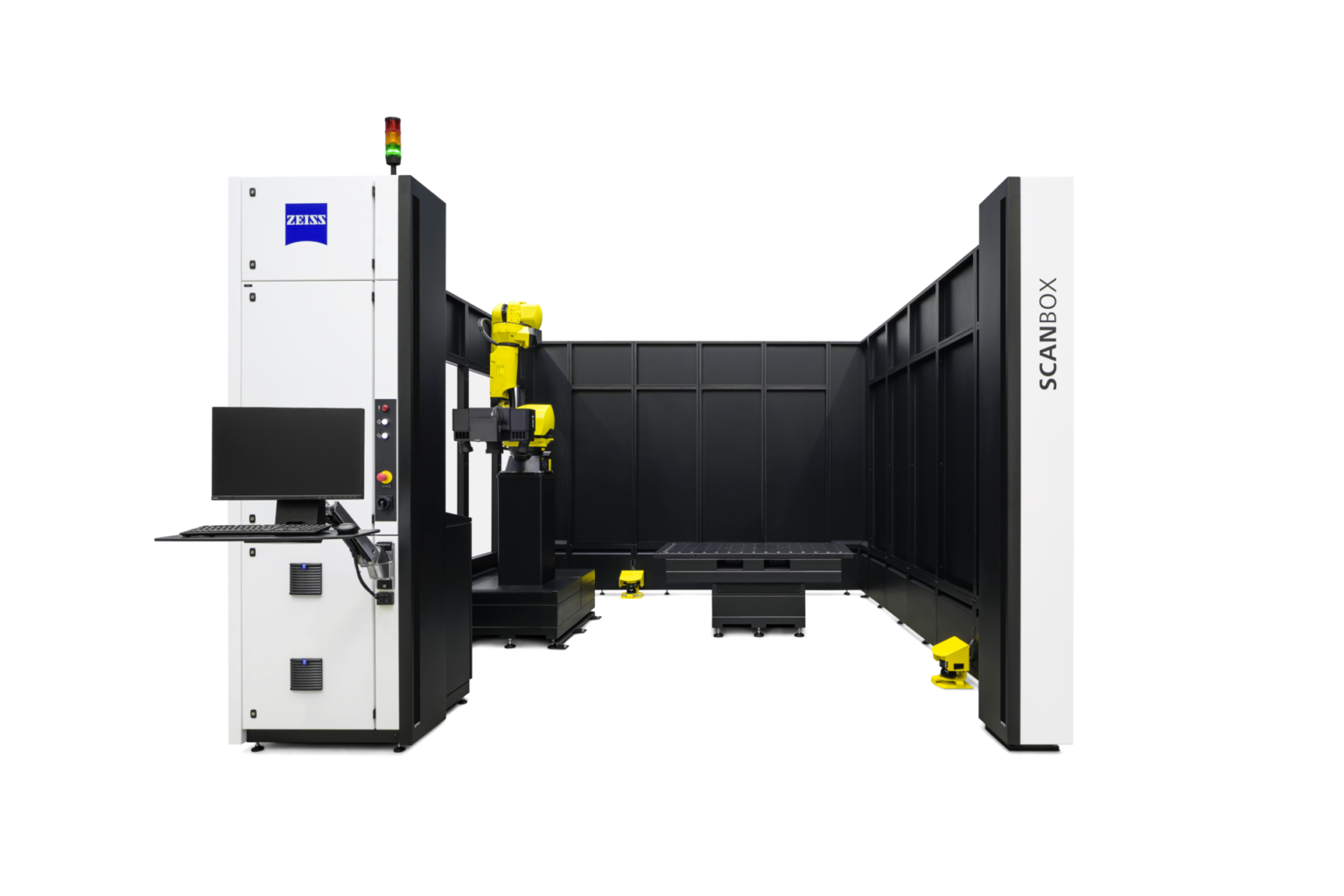

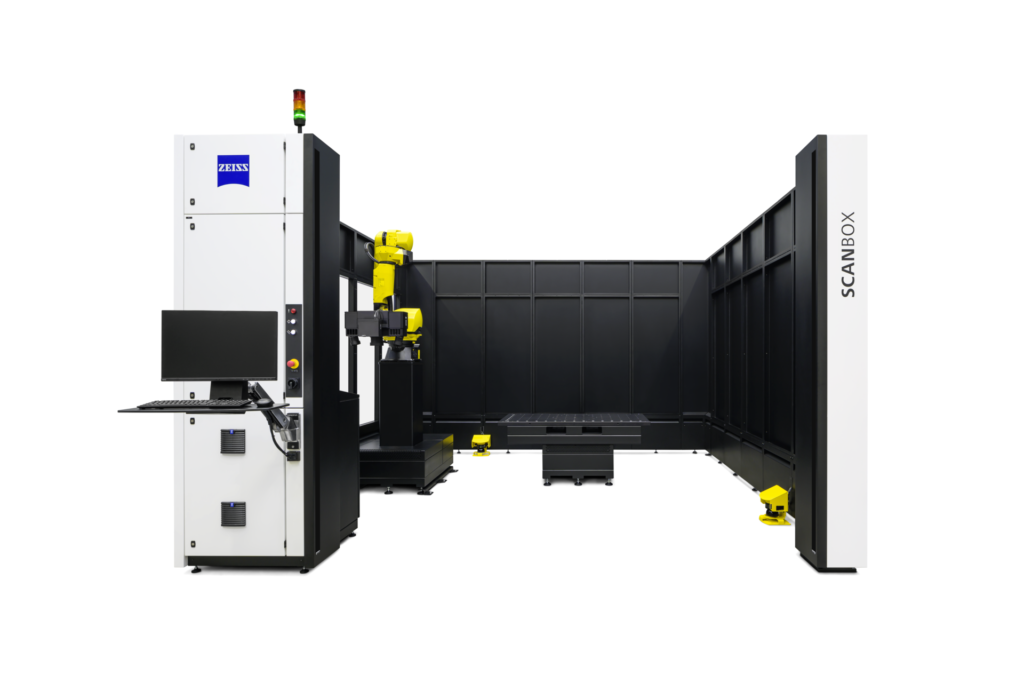

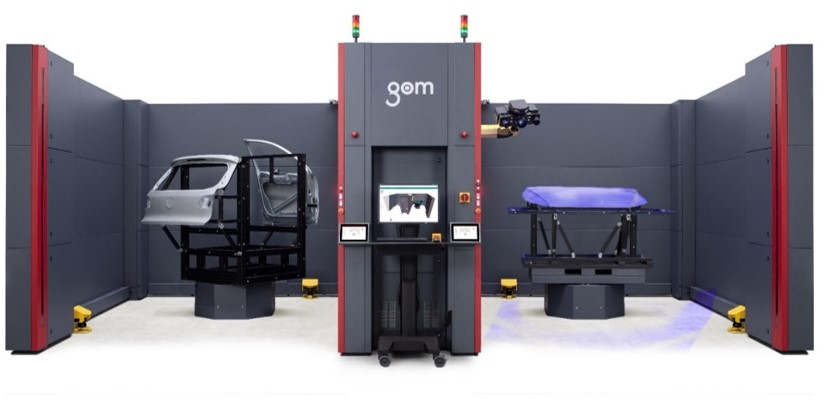

ATOS ScanBox 7160 & 7260

Chủ yếu được sử dụng trong các bộ phận nặng và lớn như sản xuất ô tô, xưởng làm khuôn và dập. Hệ thống vận hành 8 trục bao gồm sự kết hợp giữa trục tuyến tính, thang máy thẳng đứng và robot 6 trục, có thể định vị đầu dò một cách linh hoạt. Đồng thời, hệ thống cũng có thể thực hiện các phép đo phân tích hoàn chỉnh để so sánh trong giai đoạn hướng dẫn hoặc cho chất lượng. chứng nhận trong sản xuất. Dữ liệu đo lường toàn cầu có thể phân tích các vị trí lỗ, các cạnh cắt và các đường nét.

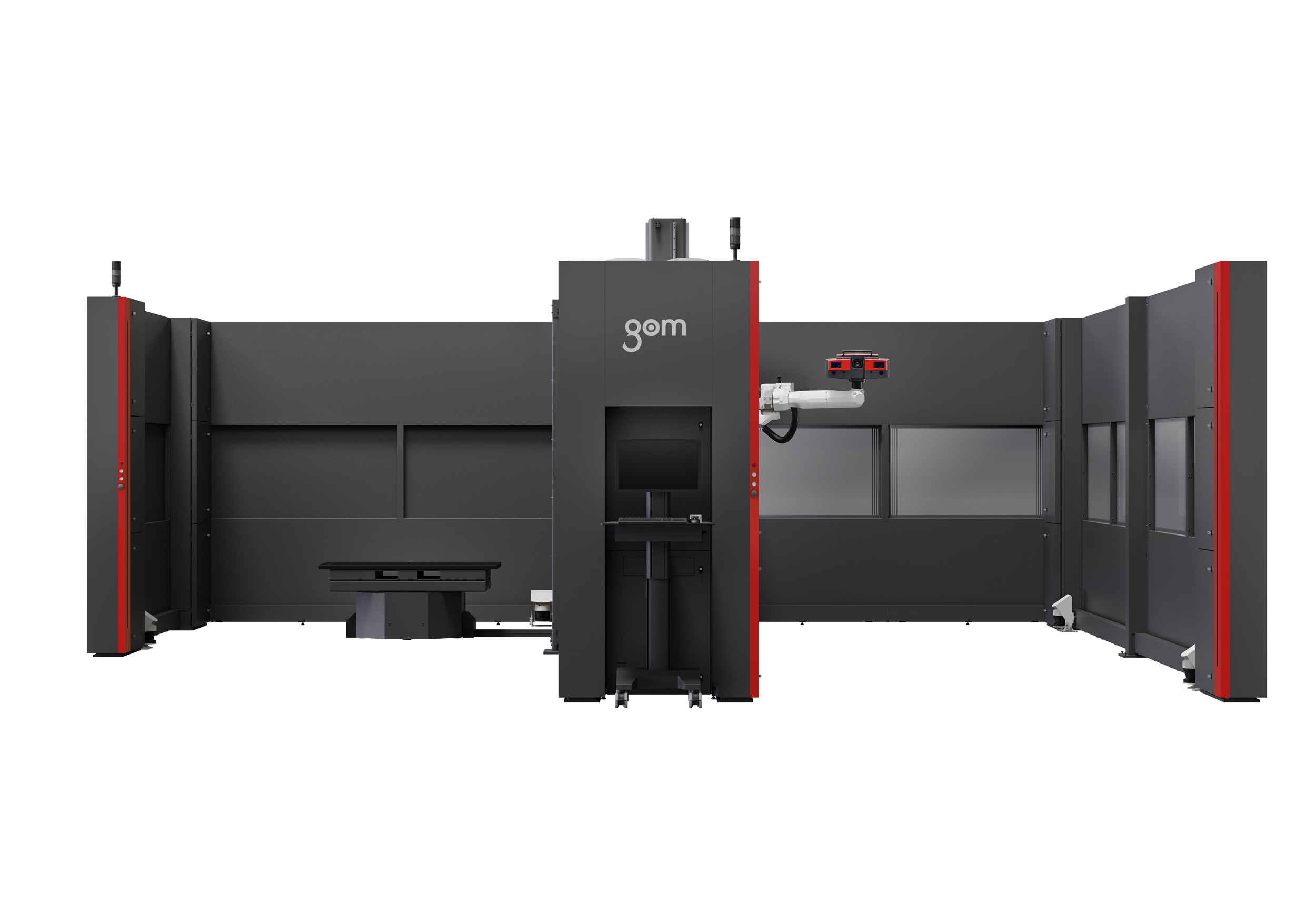

ATOS ScanBox 8 Series

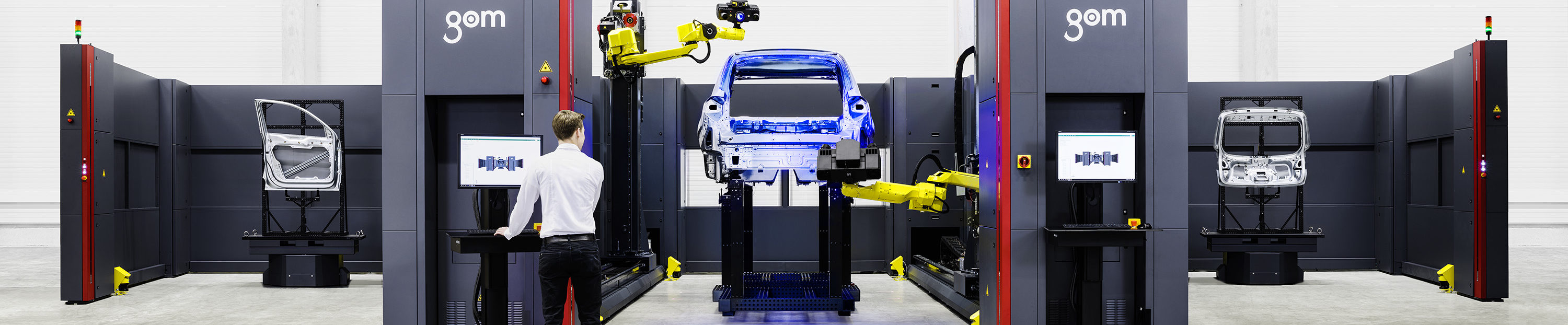

Hệ thống đo dòng ScanBox 8 có phạm vi đo lớn và có thể đo trực tiếp các đường viền bên trong và bên ngoài của toàn bộ xe. Các lĩnh vực ứng dụng chính của hệ thống này là phân tích Meisterbock và Cubing, kiểm tra xe và đảm bảo chất lượng sản xuất thân xe. Nó cũng có thể thực hiện lắp ráp ảo khi đo nhiều bộ phận và kiểm tra độ phẳng và khe hở theo cách tuyến tính. Các lĩnh vực ứng dụng khác bao gồm quét phôi đúc, kiểm soát chất lượng dụng cụ phay và bảo trì dụng cụ. 8 Series cũng có thể được trang bị hệ thống vận chuyển tự động không người lái, bao gồm hệ thống đường ray, máy tính truyền động và hệ thống an toàn.

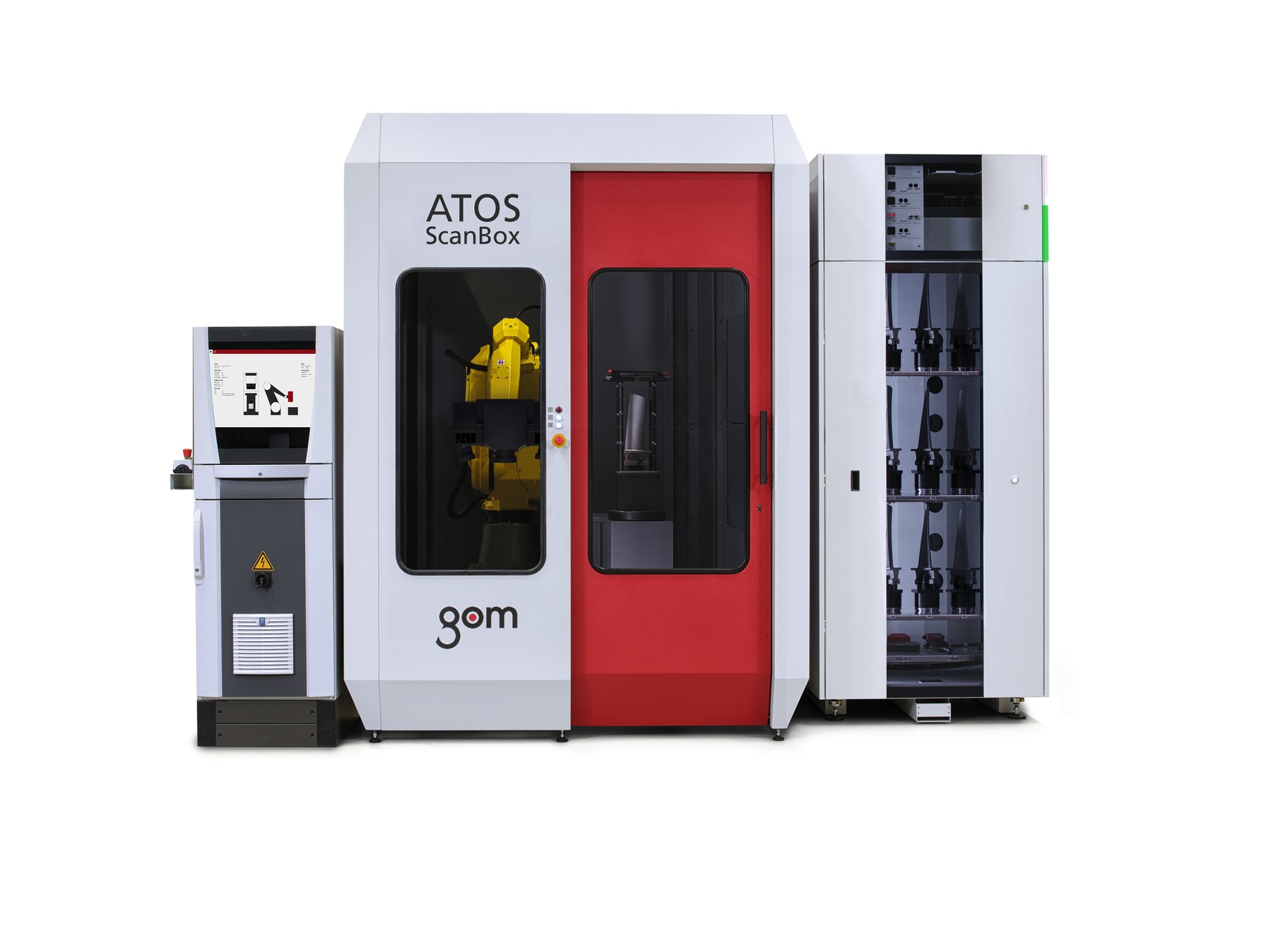

ATOS ScanBox BPS

ATOS Scanbox BPS được trang bị hệ thống xử lý hàng loạt có thể tự động tải và dỡ các đối tượng đo. Một hệ thống xử lý và bộ điều khiển logic khả trình (PLC) đã được lắp đặt cho mục đích này. Hệ thống xử lý được sử dụng để di chuyển các bộ phận cần kiểm tra, chẳng hạn như các bộ phận này được trang bị chip RFID theo tiêu chuẩn và các thẻ chứa tất cả thông tin cần thiết để chọn chương trình đo thích hợp. Khi một đối tượng được tải, hệ thống sẽ tự động thay đổi chương trình đo cần thực hiện và các hạng mục kiểm tra cần thực hiện. Việc liên lạc giữa các thành phần hệ thống khác nhau được thực hiện thông qua xe buýt tại chỗ.
