GOM Probe

Trong nhiều ứng dụng đo lường phức tạp, cần có sự kết hợp giữa phép đo ba chiều dựa trên cấu hình và điểm. Đầu dò tiếp xúc GOM có thể được lắp đặt trên máy quét 3D ATOS dưới dạng phụ kiện:

‧Đo toàn cầu và đo đầu dò cảm ứng

‧Đo các khu vực không thể tiếp cận

‧So sánh trực tiếp với dữ liệu CAD

‧Đo các hình dạng hình học thông thường khác nhau (các phần tử nguyên thủy)

‧Đo nhanh từng điểm

‧Căn chỉnh trực tuyến

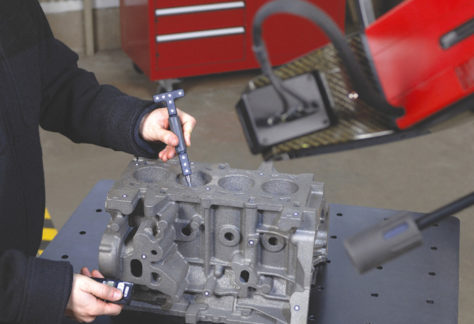

Đầu dò tiếp xúc GOM có một bộ dấu tham chiếu đã được hiệu chỉnh. Bằng cách sử dụng máy quét 3D ATOS, tọa độ của tập hợp các điểm tham chiếu này có thể được theo dõi bằng phương pháp quang học. Hệ thống đo ATOS cung cấp một lưới đa giác mô tả chính xác mọi hình dạng bề mặt và hiển thị tọa độ 3D trực tuyến của đầu dò tiếp xúc.

Sự kết hợp hoàn hảo giữa phép đo quét và thăm dò

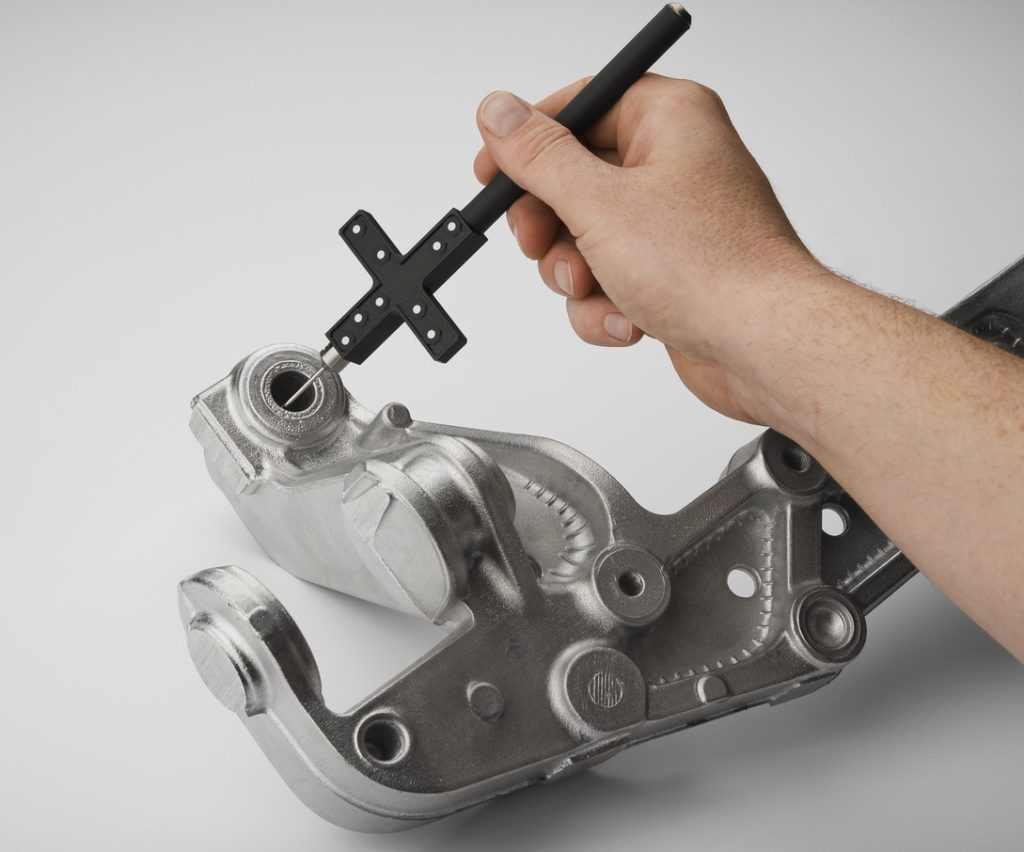

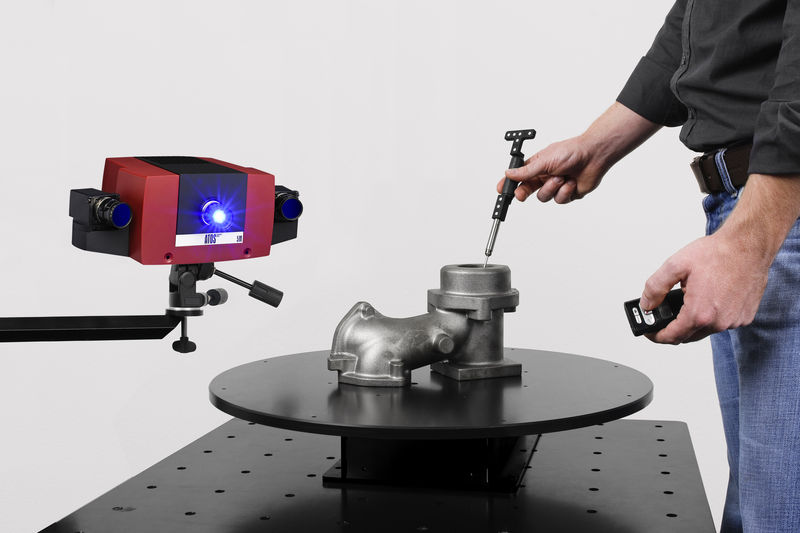

Hệ thống đo ATOS áp dụng công nghệ tham chiếu động, do đó cho phép di chuyển hoặc định vị tự do đối tượng đo và đầu đo. Đầu đo và vật được đo không bị ràng buộc bởi mối quan hệ tương đối cố định, tạo điều kiện cho phép đo toàn diện linh hoạt theo chuỗi đo và loại bỏ thao tác kẹp nhiều lần đầu đo và phôi.Mỗi đầu dò GOM nhẹ có trọng lượng khoảng 100 gam, giúp thuận tiện cho các phép đo dài hạn và phù hợp cho các dự án đo lường lớn hơn. Không có linh kiện điện tử hoặc cáp bên trong đầu dò, đảm bảo sự ổn định và tự do sử dụng.

Hỗ trợ phần cứng và phần mềm

Các phép đo ATOS và đầu dò được đo bằng cùng một hệ thống đo lường và được đánh giá bằng cùng một phần mềm. Các phép đo có thể được hoàn thành nhanh chóng mà không cần thêm phần cứng hoặc thiết bị theo dõi. Ngoài ra, việc sử dụng phần mềm hỗ trợ giúp dễ dàng chuyển đổi giữa các giao diện đo và phát hiện khác nhau.

Đo vật thể nhỏ đến lớn

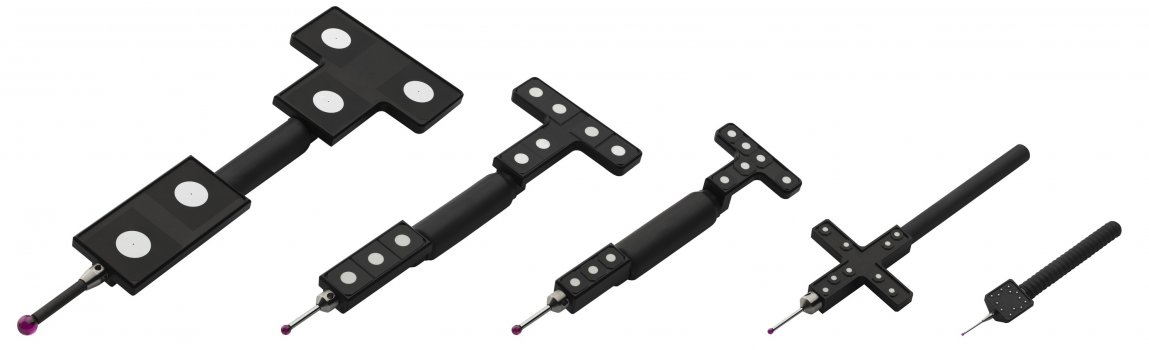

Đối với các phôi có kích thước khác nhau, GOM có năm đầu dò tiếp xúc tiêu chuẩn để lựa chọn. Ví dụ, để đo các bộ phận đúc phun nhỏ, bạn có thể sử dụng đầu dò PM1.5; để đo các kênh làm mát của vật đúc lớn, hãy sử dụng đầu dò PM18.

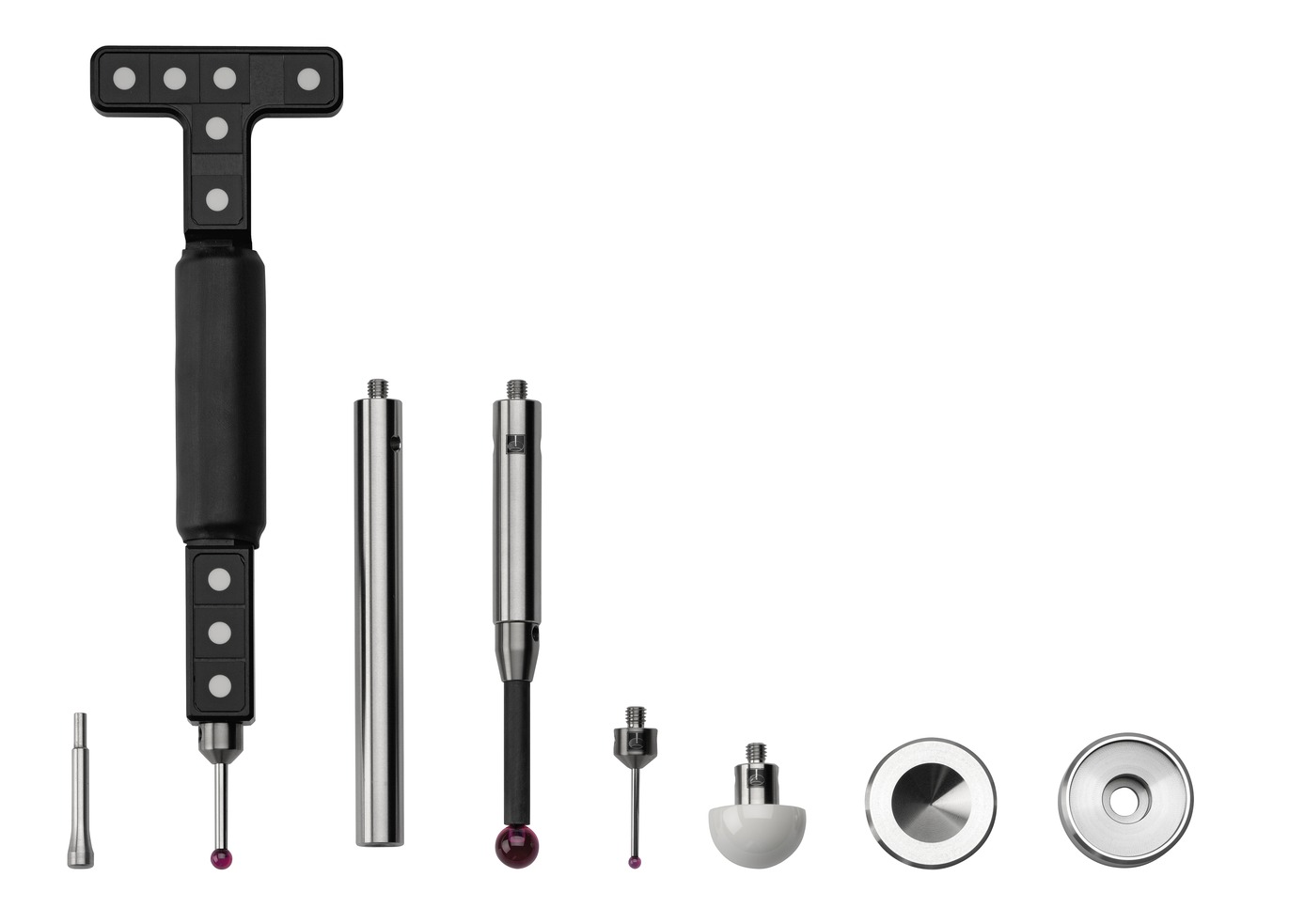

Thiết kế đầu dò tiếp xúc hiệu quả để đáp ứng các nhu cầu ứng dụng khác nhau. Đầu dò tiếp xúc PM3 – PM18 có ren M5 tiêu chuẩn, giúp dễ dàng thay đổi đầu đo và thêm thanh mở rộng. Ngoài ra, các đầu dò đặc biệt có thể được tùy chỉnh cho các nhu cầu đặc biệt.

Đo lường trực tuyến

Việc sử dụng bộ chuyển đổi do GOM cung cấp mang lại nhiều khả năng hơn cho phép đo trực tuyến:

‧Căn chỉnh các bộ phận

‧Điều chỉnh đồ đạc

‧Xác định việc cắt tỉa và đàn hồi

‧Đo nhanh các hình dạng hình học thông thường và các cạnh khác nhau của chúng trực tuyến
