PolyWorks

Có được cách tiếp cận trực quan chính xác

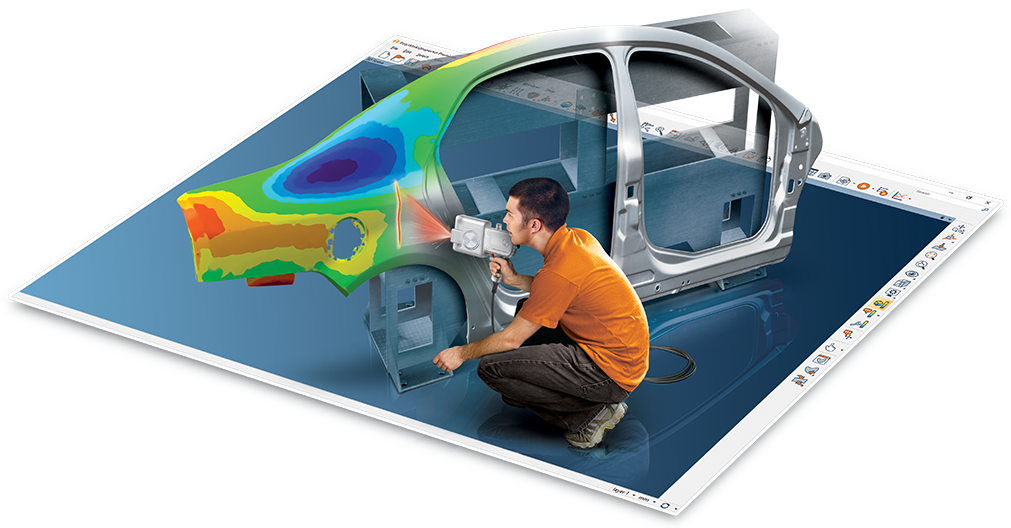

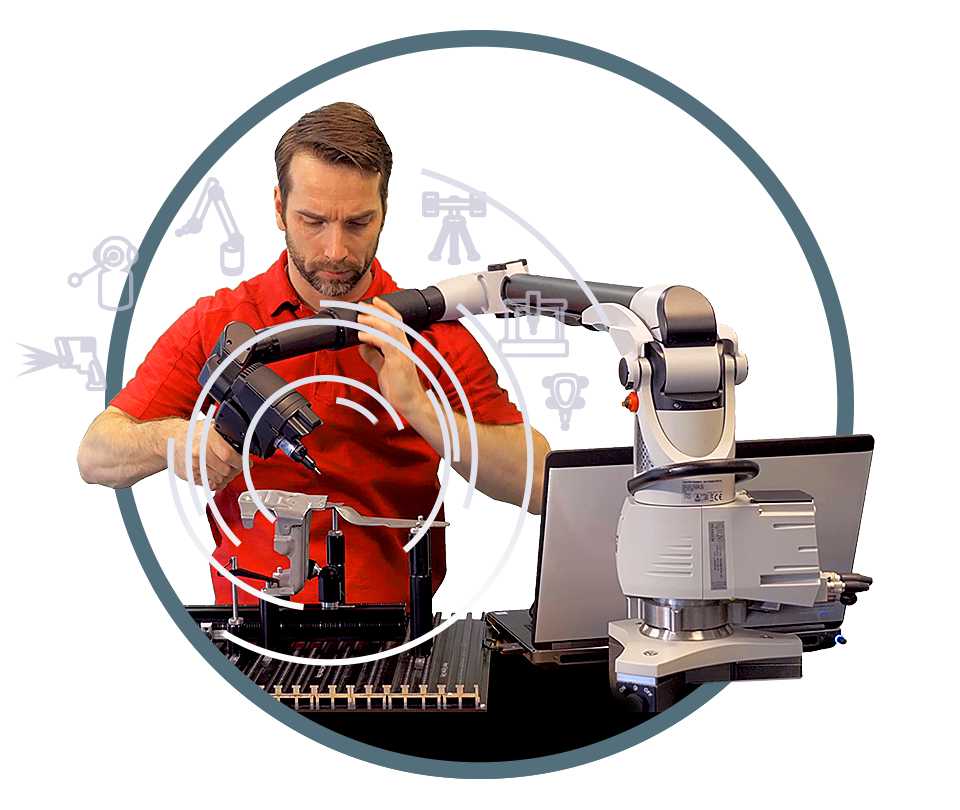

PolyWorks｜Inspector là giải pháp đo 3D công nghiệp mạnh mẽ hỗ trợ máy quét đám mây điểm không tiếp xúc và tiếp xúc với thiết bị phát hiện cứng một điểm để thu thập dữ liệu, cho phép kiểm soát kích thước công cụ và bộ phận, phán đoán và tránh việc sản xuất và lắp ráp Đối với các vấn đề, theo thời gian thực phép đo được sử dụng để hướng dẫn lắp ráp và giám sát chất lượng của các sản phẩm được lắp ráp.

Trích xuất tất cả các kích thước cần thiết

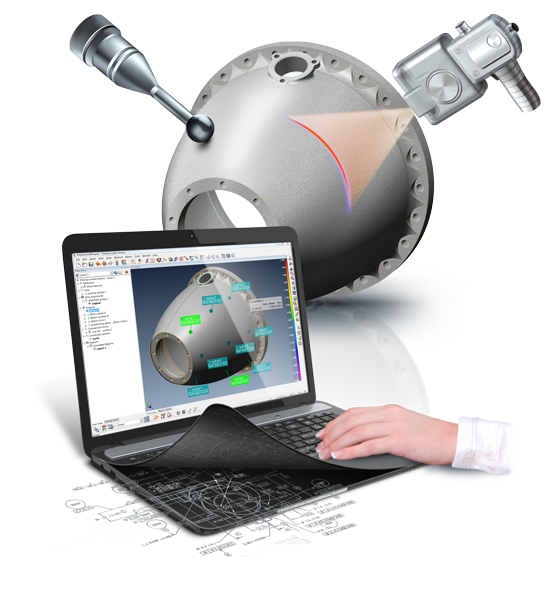

Trích xuất kích thước từ các bộ phận được đo và tính toán độ lệch so với kích thước danh nghĩa tương ứng là cốt lõi của quy trình làm việc PolyWorks | Inspector.  Do tính linh hoạt vượt trội của PolyWorks, các kích thước có thể được trích xuất từ ​​các đám mây điểm được đo hoặc các mô hình tam giác được xây dựng từ các đám mây điểm cũng như từ các điểm được thăm dò.  Kích thước danh nghĩa cũng có thể được trích xuất từ ​​các mô hình CAD hoặc các bộ phận được đo tham chiếu.

PolyWorks|Inspector cung cấp hộp công cụ phân tích và trích xuất hoàn chỉnh mọi thứ bạn cần:

• Độ lệch của bề mặt, ranh giới và mặt cắt từ đo đến danh nghĩa
• Kiểm soát kích thước tính năng và dung sai hình học (ASME Y14.5-2009 và ISO 1101, đồng thời được chứng nhận PTB 64-bit / 32-bit)
• Các kích thước nâng cao như khe hở lắp ráp, bán kính biên dạng, kích thước lưỡi cắt (ví dụ: cạnh đầu, cạnh sau và toàn bộ), khe hở lắp ráp, độ dày, v.v...

PolyWorks|Inspector cũng có thể sử dụng thiết bị đo lường một điểm để hướng dẫn việc lắp ráp và kiểm tra các thiết bị cố định dụng cụ trong thời gian thực.

Trích xuất tất cả các kích thước cần thiết

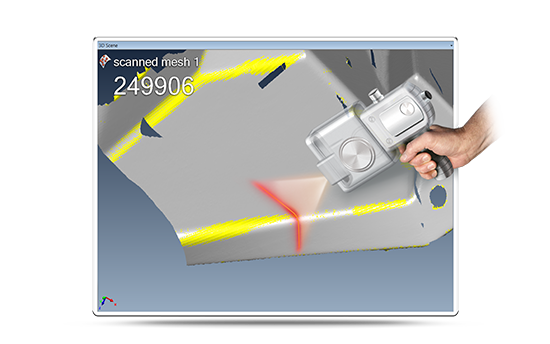

Dữ liệu được quét cần phải được định vị và định hướng chính xác ở dạng 3D trước khi các bộ phận có thể được kiểm tra và phân tích.  Các bộ phận được đo thường cần phải được căn chỉnh theo mô hình CAD để trích xuất và so sánh các kích thước danh nghĩa và kích thước đo được.  Căn chỉnh cũng có thể được sử dụng cho lắp ráp ảo để kiểm tra các vấn đề nhiễu hoặc phân tích độ lệch bề mặt và khe hở.

PolyWorks｜Inspector cung cấp các công nghệ căn chỉnh phong phú, có thể thiết lập căn chỉnh thông qua các đối tượng sau:

• Bề mặt hoặc mặt cắt (phù hợp nhất với dữ liệu để tham chiếu, xoay/dịch chuyển bị ràng buộc và vừa với vùng dung sai)

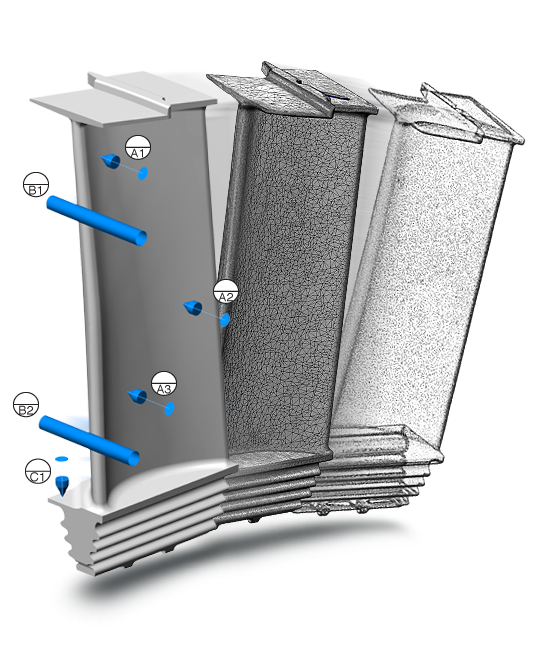

• Các tính năng (3-2-1, căn chỉnh điểm trung tâm và căn chỉnh khung tham chiếu chuẩn dựa trên GD&T)
• Điểm tham chiếu và đường hướng dẫn (căn chỉnh RPS, căn chỉnh điểm bề mặt và căn chỉnh 6 điểm)
• Đồng hồ đo ảo (đồng hồ đo chốt, đồng hồ đo khe hở lắp ráp, đồng hồ đo lưỡi)｜

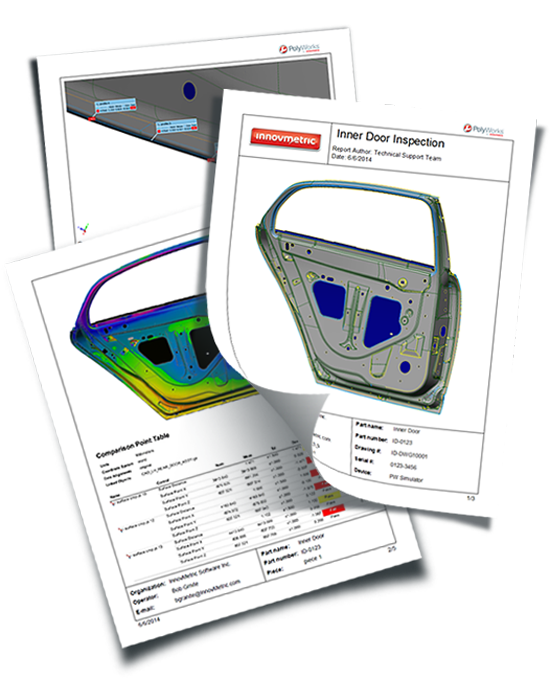

Tạo báo cáo có thể cập nhật

PolyWorks｜Inspector cung cấp công nghệ báo cáo có thể cập nhật tuyệt vời để đảm bảo độ chính xác của báo cáo và tăng tốc đáng kể việc kiểm tra nhiều phần.

Các mục báo cáo, chẳng hạn như ảnh chụp nhanh cảnh 3D và bảng kết quả, sẽ được cập nhật tự động nếu có thay đổi.  Vì toàn bộ báo cáo kiểm tra được cập nhật tự động nên bạn có thể tự tin điều chỉnh các tham số dự án hoặc thay thế các điểm dữ liệu của tạo phẩm hiện tại bằng các điểm dữ liệu của tạo phẩm mới.

Chia sẻ kết quả kiểm tra

PolyWorks｜Reviewer™ cho phép đồng nghiệp, người quản lý hoặc nhà cung cấp của bạn xem xét các dự án kiểm tra của bạn trên đồ họa 3D ở chế độ 3D.
