Xu hướng kiểm tra chất lượng chi tiết nhựa từ GD&T đến quét 3D

Xu hướng mới: Không chỉ xem kích thước, cần chú trọng rủi ro lắp ráp

Trong quản lý chất lượng linh kiện nhựa, việc chỉ kiểm tra đơn thuần các thông số chiều dài, chiều rộng, chiều cao hay đường kính lỗ đã không còn đủ. Một linh kiện dù có vài kích thước cốt lõi nằm trong dung sai, vẫn có thể bị cản trở khi lắp ráp, hở khe co ngót hoặc khớp nối không khít do hiện tượng lệch biên dạng tổng thể, cong vênh bề mặt, lệch vị trí lỗ hoặc biến dạng ngàm định vị.

Chính vì vậy, quy trình kiểm tra đang chuyển dịch từ tư duy truyền thống "kích thước có đạt hay không" sang tư duy quản lý nâng cao: "đặc tính hình học có phù hợp với ý đồ thiết kế không" và "xu hướng quy trình có đang bị lệch hay không".

Vì sao linh kiện nhựa cần kiểm tra toàn kích thước?

Sự biến dạng của sản phẩm ép phun nhựa đến từ nhiều nguồn: độ co ngót vật liệu, nhiệt độ khuôn, hướng dòng chảy, điều kiện làm nguội, và ứng suất thoát khuôn. Những yếu tố này thường gây ra sự sai lệch trên toàn bộ biên dạng hoặc các đặc tính chức năng của sản phẩm, thay vì chỉ biểu hiện trên một kích thước đơn lẻ.

Mục tiêu của kiểm tra toàn kích thước (Full Dimension Inspection) là dựa trên dữ liệu hình học toàn diện để giúp kỹ sư trả lời các câu hỏi:

• Biên dạng tổng thể của sản phẩm có khớp với thiết kế CAD không?

• Những khu vực nào đang xảy ra hiện tượng co ngót, cong vênh hoặc biến dạng?

• Các đặc tính chức năng như vị trí lỗ, ngàm sập, cọc định vị có bị lệch không?

• Xu hướng sai lệch giữa các lô sản xuất hàng loạt có đồng nhất không?

Công nghệ quét toàn kích thước giúp kiểm tra toàn diện từ điểm đến bề mặt, loại bỏ các "điểm mù" trực quan và bám sát nhu cầu chức năng thực tế của sản phẩm.

GD&T: Định nghĩa mối quan hệ hình học và chức năng

GD&T (Geometric Dimensioning and Tolerancing - Kích thước và dung sai hình học) không chỉ quy định "kích thước là bao nhiêu", mà quan trọng hơn là định nghĩa mối quan hệ chức năng giữa các đặc tính hình học. Đối với linh kiện nhựa (vốn chứa nhiều bề mặt cong, gân tăng cứng, ngàm sập), các khái niệm GD&T cốt lõi bao gồm:

• Độ vị trí (Position): Xác định các lỗ, cọc, ngàm sập có nằm đúng tọa độ lý tưởng để đảm bảo khả năng bắt vít, cài ngàm chính xác.

• Độ phẳng (Flatness): Kiểm tra độ phẳng của các bề mặt tiếp xúc, bề mặt làm kín nhằm tránh lỗi hở khe, lọt sáng hoặc rò rỉ.

• Độ dung sai biên dạng (Profile): Xác định bề mặt cong hoặc hình dáng ngoại quan có khớp với thiết kế hay không, phản ánh chất lượng thực tế chính xác hơn đo đơn điểm.

• Độ vuông góc và Độ song song: Đảm bảo mối quan hệ hướng giữa các đặc tính (như cọc định vị với mặt đáy) để không ảnh hưởng đến độ bền lắp ráp.

• Hệ thống chuẩn (Datum System): Định nghĩa tham chiếu chuẩn xác cho quá trình đo lường và lắp ráp, tránh những nhận định sai lệch do đặt sai chuẩn.

Quét 3D thực hiện kiểm tra toàn kích thước như thế nào?

Công nghệ quét 3D thu thập toàn bộ dữ liệu bề mặt và chồng khớp trực tiếp sản phẩm thực tế với mô hình CAD để ứng dụng vào các công đoạn:

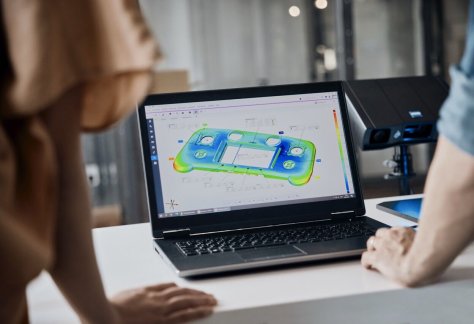

• So sánh CAD-to-Part: Sử dụng bản đồ màu sắc trực quan (Color Map) để nhìn ra ngay vùng nào cao/thấp hơn thiết kế, vùng nào biến dạng, cong vênh hoặc co ngót.

• So sánh biên dạng bề mặt (Surface Profile): Kiểm tra xem toàn bộ bề mặt biên dạng tự do, diện tích lớn có nằm trong vùng dung sai cho phép hay không.

• Kiểm tra đặc tính chức năng: Phát hiện sớm các lỗi như lệch vị trí lỗ (gây khó bắt vít), biến dạng ngàm sập (khớp cài không chặt), hay nghiêng cọc định vị.

• Kiểm tra sản phẩm đầu tiên (FAI) & Khảo sát mẫu: Xác thực nhanh mức độ sai lệch của khuôn mới (NPI) trước khi đưa vào sản xuất hàng loạt.

Phân tích xu hướng: Trọng tâm mới trong quản lý chất lượng

Nếu chỉ phân loại Đạt/Không đạt (OK/NG), doanh nghiệp sẽ gặp rủi ro lớn về chi phí làm lại (rework) hoặc phế phẩm khi sản xuất hàng loạt. Khi kết hợp kiểm tra toàn kích thước với phân tích xu hướng thống kê, quy trình sẽ được nâng tầm thành một hệ thống cảnh báo sớm giúp theo dõi:

• Sự mài mòn của khuôn theo thời gian khiến kích thước dịch chuyển thế nào.

• Sự biến động của thông số máy ép phun ảnh hưởng đến biên dạng sản phẩm ra sao; độ co ngót và cong vênh giữa các lô sản xuất có giữ được sự ổn định hay không.

Đặc biệt quan trọng với khuôn nhiều hốc (Multi-cavity)

Dù chung một bộ thông số, các hốc khuôn khác nhau vẫn có thể tạo ra sai lệch do phân bổ dòng chảy, áp suất và điều kiện làm nguội khác nhau. Quét 3D giúp lập biểu đồ so sánh sai lệch giữa các hốc khuôn (ví dụ hốc A và hốc B), phát hiện sớm hốc nào có vùng co ngót cố định hoặc bị mài mòn để tiến hành sửa khuôn (tool tuning) kịp thời.

Quy trình triển khai kiểm tra toàn kích thước bằng Quét 3D

1. Định nghĩa mục tiêu: Xác định rõ mục đích phục vụ (FAI, sửa khuôn, kiểm tra xác suất hàng loạt hay phân tích khiếu nại) để chọn độ chính xác thiết bị và phương pháp đối sánh phù hợp.

2. Xác định đặc tính cốt lõi: Định nghĩa trước các vùng ảnh hưởng lớn nhất đến chức năng (vị trí lỗ, ngàm sập, mặt làm kín) dựa trên yêu cầu bản vẽ và GD&T.

3. Thiết lập tiêu chuẩn đối sánh: Chọn hệ thống chuẩn căn chỉnh (alignment), phương pháp trùng khít tối ưu (Best-fit) và phạm vi kiểm tra trên phần mềm.

4. Xuất báo cáo trực quan: Báo cáo bao gồm bản đồ màu sai lệch, kết quả GD&T và phân tích Surface Profile kèm hình ảnh trực quan giúp các phòng ban (Thiết kế, Khuôn, QC, Sản xuất) dễ dàng hội ý.

5. Xây dựng cơ sở dữ liệu xu hướng: Tích lũy kết quả quét qua các mốc thời gian để chuyển đổi dữ liệu đo lường thành công cụ dự báo và giám sát quy trình sản xuất.

Kết luận: Từ công cụ đo lường đến quyết định kỹ thuật

Giá trị đích thực của công nghệ quét 3D toàn kích thước là đưa dữ liệu đo lường tham gia trực tiếp vào quy trình đưa ra quyết định kỹ thuật: giúp kỹ sư khuôn biết rõ hướng sửa khuôn tối ưu, giúp kỹ sư quy trình làm chủ thông số ép phun, và giúp đội ngũ R&D rút ngắn thời gian xác thực sản phẩm. Khi ngành công nghiệp nhựa tiến sâu vào lộ trình số hóa và sản xuất thông minh, kiểm tra toàn kích thước chính là giải pháp cốt lõi để nâng cao hiệu suất, giảm thiểu rủi ro làm lại và bảo vệ vững chắc chất lượng sản xuất hàng loạt.
