Từ chính xác đến tự động hóa: µCMM NEO – Bước đột phá trong đo lường hình học vi mô không tiếp xúc
Trong lĩnh vực đo lường hình học vi mô, các chi tiết cơ khí ngày càng được thiết kế theo xu hướng siêu nhỏ, độ chính xác cao và hình dạng ngày càng phức tạp. Trong khi đó, phương pháp đo tiếp xúc truyền thống bằng đầu dò (probe) đang gặp phải hai hạn chế lớn: khó tiếp cận các cấu trúc siêu nhỏ và lực tiếp xúc có thể làm hư hại những bề mặt nhạy cảm.

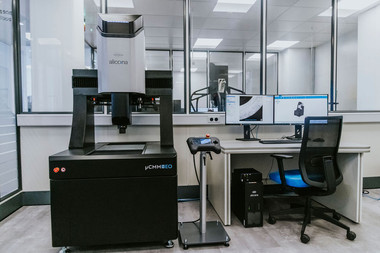

Hệ thống đo tọa độ không tiếp xúc µCMM NEO do RATC VN cung cấp được phát triển nhằm đáp ứng các yêu cầu ngày càng khắt khe về độ chính xác, khả năng đo các đặc tính phức tạp, mức độ tự động hóa và khả năng tích hợp vào dây chuyền sản xuất.
Đo lường không tiếp xúc: Từ "đo điểm" đến "đo toàn bộ bề mặt"
Chức năng cốt lõi của máy đo tọa độ (CMM) là xác định hình học của chi tiết trong không gian ba chiều. Khác với CMM truyền thống sử dụng đầu dò cơ khí, CMM không tiếp xúc ứng dụng cảm biến quang học để thu thập dữ liệu mà không cần tiếp xúc trực tiếp với bề mặt chi tiết. Điều này đánh dấu bước chuyển từ phương pháp đo từng điểm sang quét và đo toàn bộ bề mặt, mang lại lượng dữ liệu phong phú và đầy đủ hơn.
Thế hệ máy đo tọa độ không tiếp xúc mới µCMM NEO sử dụng công nghệ quét quang học để thu thập hàng triệu điểm dữ liệu trong thời gian cực ngắn. Hệ thống trực tiếp dựng nên hình ảnh 3D độ phân giải cao, tái hiện trung thực hình dạng, kết cấu bề mặt và các đặc tính khu vực chức năng của linh kiện — thay vì chỉ ước tính biên dạng dựa trên một vài điểm đo ít ỏi.

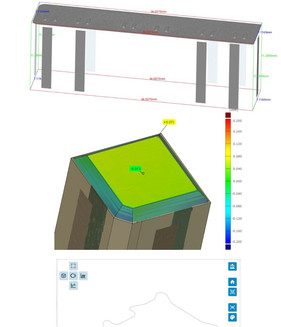

Dữ liệu đo lường có thể so sánh trực tiếp với mô hình CAD và dữ liệu PMI để tạo ra mô hình bản sao số (Digital Twin), giúp phân tích toàn diện chức năng thực tế của linh kiện. Mật độ điểm đo tăng lên không chỉ mang lại nhiều dữ liệu hơn mà còn phản ánh trọn vẹn từng chi tiết vi mô, nâng cao độ tin cậy của kết quả đo và đánh giá chính xác khả năng vận hành ổn định của sản phẩm, mang lại độ an toàn quy trình cao hơn cho xưởng sản xuất.
Dữ liệu đo lường có thể so sánh trực tiếp với mô hình CAD và dữ liệu PMI để tạo ra mô hình bản sao số (Digital Twin), giúp phân tích toàn diện chức năng thực tế của linh kiện. Mật độ điểm đo tăng lên không chỉ mang lại nhiều dữ liệu hơn mà còn phản ánh trọn vẹn từng chi tiết vi mô, nâng cao độ tin cậy của kết quả đo và đánh giá chính xác khả năng vận hành ổn định của sản phẩm, mang lại độ an toàn quy trình cao hơn cho xưởng sản xuất.
Đo vòi phun nhiên liệu
Đo vòi phun nhiên liệu
µCMM NEO đạt độ chính xác đến mức nào?
µCMM NEO được thiết kế chuyên biệt cho công tác đo lường tọa độ siêu chính xác ở cấp độ vi mô và nano. Sai số tối đa cho phép (MPE) trên các trục không gian 3D đạt: EUni:Tr, MPE = (0.7 + L/600) µm
So với thế hệ trước (0.8 + L/600) µm, đây là một bước tiến mang tính đột phá. Trong các phép đo liên kết đa chiều và đánh giá tinh vi, sự nâng cấp này giúp tăng cường đáng kể tính đồng nhất của kết quả đo.
Sự "chính xác" thực sự không chỉ dừng lại ở độ phân giải vị trí của trục cơ khí. µCMM NEO còn thể hiện sự tinh xảo tuyệt đối trong việc đo lường hình học và đặc tính bề mặt vi mô:
- Độ lệch độ phẳng (Flatness deviation): U = 0.1 µm
-
Độ nhám biên dạng (Ra = 0.1 µm): U = 0.012 µm
-
Độ nhám bề mặt (Sa = 0.1 µm): U = 0.01 µm

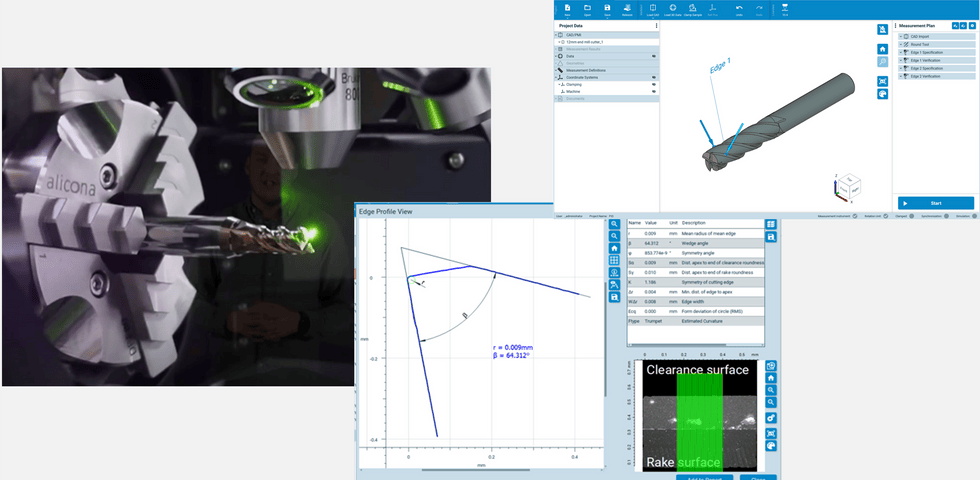

- Góc nêm / Góc đỉnh dao U = 0.075°
Tự động hóa và hiệu suất: từ thu nhập dữ liệu đến phân tích thông minh

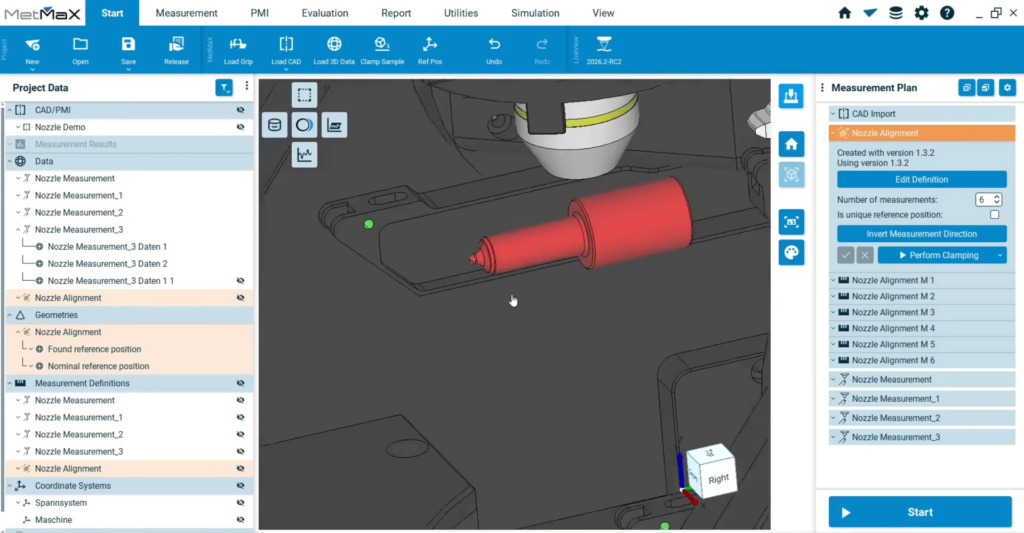

Mức độ tự động hóa ảnh hưởng trực tiếp đến năng suất sản xuất. µCMM NEO kết hợp cùng phần mềm quang học thông minh MetMaX, cho phép tự động khởi tạo chiến lược đo lường. Sau khi nhập mô hình CAD, hệ thống sẽ tự động nhận diện các đặc tính GD&T hoặc PMI để thực thi quy trình đo nhanh chóng và đồng nhất.
Phần mềm MetMaX giúp khai thác tối đa tiềm năng của dòng máy đo quang học Alicona. Thông qua việc hỗ trợ trước, trong và sau quá trình đo, MetMaX tối ưu hóa quy trình kiểm soát chất lượng (QA/QC) và nâng cao hiệu quả vận hành xưởng sản xuất của doanh nghiệp.
RATC VN - Giải pháp đo lường toàn diện
Chức năng cuối cùng của linh kiện phụ thuộc vào sự kết hợp hoàn hảo của 4 yếu tố cốt lõi: Kích thước hình học, Dung sai vị trí, Sai số hình dạng và Đặc tính hình thái bề mặt.
µCMM NEO có khả năng đo đồng thời cả 4 yếu tố trên trên cùng một tọa độ và trong một chu trình đo duy nhất. Toàn bộ quá trình KHÔNG cần gá kẹp lại linh kiện và KHÔNG cần chuyển đổi sang các thiết bị đo khác.
Khả năng đo lường tích hợp này đảm bảo tính ổn định, độ chính xác và sự nhất quán dữ liệu giữa các phép đo trong thực tế sản xuất. Dữ liệu có thể đối chiếu trực tiếp, cung cấp cơ sở tin cậy cho việc kiểm soát chất lượng linh kiện và hỗ trợ đưa ra các quyết định sản xuất hiệu quả hơn.
Với độ chính xác vượt trội, khả năng đo các đặc tính hình học phức tạp, mức độ tự động hóa cao và khả năng tích hợp linh hoạt vào sản xuất, µCMM NEO đang thiết lập một tiêu chuẩn mới cho công nghệ đo tọa độ không tiếp xúc.
Giải pháp tổng thể từ MLC CAD Systems không chỉ dừng lại ở việc kiểm tra chất lượng mà còn giúp doanh nghiệp xây dựng vòng lặp chất lượng khép kín – từ kiểm tra, phân tích, tối ưu hóa cho đến triển khai trên dây chuyền sản xuất.
Khi lựa chọn một hệ thống đo không tiếp xúc, doanh nghiệp cần đánh giá tổng thể các yếu tố như độ chính xác, khả năng thích ứng, hiệu quả vận hành và năng lực tích hợp. µCMM NEO đã chứng minh rằng một hệ thống đo hiện đại không chỉ tạo ra dữ liệu, mà còn biến dữ liệu thành nền tảng để nâng cao chất lượng sản phẩm và thúc đẩy đổi mới trong sản xuất.

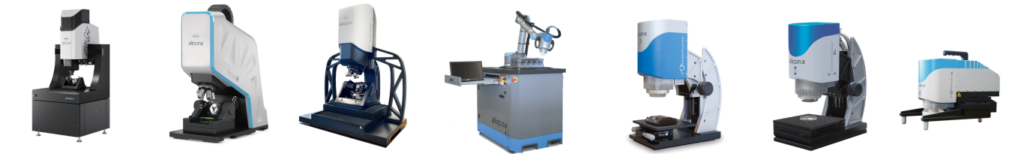

Alicona – Giải pháp đo kích thước và độ nhám bề mặt với độ chính xác ở cấp độ nano
