Giải pháp CT công nghiệp của RATC giúp kiểm soát chất lượng toàn diện tản nhiệt răng lược ( skived fin )
Được ví như 'nhà vô địch thầm lặng' trong các giải pháp tản nhiệt mật độ cao, tản nhiệt răng lược (skived fin) trở thành lựa chọn hàng đầu cho máy chủ AI, viễn thông 5G và điện tử ô tô nhờ ưu thế đúc liền khối, không nhiệt trở tiếp xúc và diện tích tản nhiệt lớn.
Tuy nhiên, khi độ dày lá tản nhiệt tiến dần về mức 0.3mm hoặc mỏng hơn, cấu trúc ngày càng tinh vi khiến các phương pháp kiểm tra chất lượng truyền thống đối mặt với ba rào cản lớn: 'không thấy rõ, đo không chuẩn, hiệu suất thấp'.
Những điểm khó trong kiểm tra tản nhiệt skived fin
Cốt lõi của tản nhiệt răng lược nằm ở độ 'dày đặc' và 'mỏng manh'. Để đạt hiệu suất trao đổi nhiệt cực hạn, khoảng cách giữa các lá tản nhiệt thường được nén xuống còn 1.5mm - 2.0mm, với độ dày chỉ từ 0.3mm - 0.5mm. Ở mức độ chính xác micromet này, các phương pháp đo đạc truyền thống đã bộc lộ rõ những hạn chế:
- Khuyết tật nội bộ khó phát hiện: Những bóng khí, vết nứt hay lỗi hàn rỗng bên trong giống như những 'quả bom hẹn giờ' mà kiểm tra ngoại quan không thể thấy, còn cắt mẫu phá hủy lại gây lãng phí.
- Đo đạc kích thước có 'điểm mù': Với cấu trúc vi kênh (micro-channel) phức tạp, đầu dò của máy đo tọa độ (CMM) không thể chạm tới, dẫn đến thiếu hụt dữ liệu kích thước then chốt.
- Hiệu suất kiểm tra trì trệ: Trước nhu cầu giao hàng số lượng lớn cho máy chủ AI, việc kiểm tra xác suất tiềm ẩn rủi ro cao, trong khi kiểm tra toàn diện lại quá chậm, không theo kịp nhịp độ sản xuất.
Nguyên lí hoạt động CT công nghiệp của RATC
Quy trình làm việc của công nghệ CT công nghiệp (Chụp cắt lớp vi tính) từ RATC có thể tóm gọn qua 3 bước:

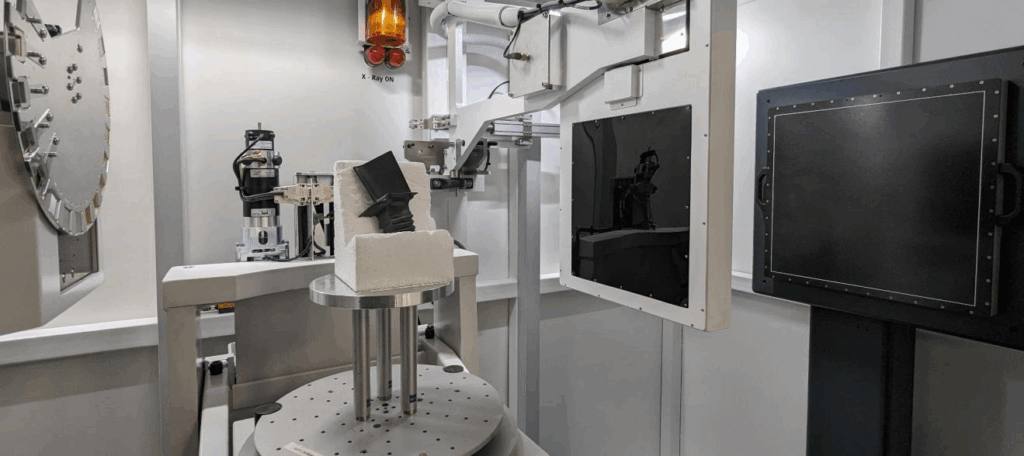

- Quét xuyên thấu: Tia X xuyên qua bộ tản nhiệt từ nhiều góc độ khác nhau, bộ dò tín hiệu sẽ thu nhận các tín hiệu bị suy giảm.
- Tái cấu trúc 3D: Máy tính xử lý hàng ngàn ảnh chiếu 2D để tái lập thành mô hình Voxel 3D độ chính xác cao.
- Lát cắt ảo: Kỹ sư có thể thực hiện "phẫu thuật ảo" trên phần mềm ở bất kỳ góc độ nào, soi rõ mọi chi tiết nội bộ mà không cần phá hủy vật mẫu.
Giải pháp CT công nghiệp của RATC
Dành riêng cho các đặc thù công nghệ của tản nhiệt răng lược, hệ thống CT 1500 (ZEISS METROTOM 1500) thực hiện quét không phá hủy, tập trung vào giá trị cốt lõi: Không phá hủy - Toàn diện - Độ chính xác cao. Giải pháp này giải quyết triệt để các vấn đề nội bộ và vi mô mà phương pháp truyền thống không thể chạm tới; chỉ với một lần quét có thể hoàn thành kiểm tra đa chiều: Khiếm khuyết + Kích thước + Lắp ráp. Ứng dụng cho tản nhiệt răng lược thông thường, răng dày, tản nhiệt nước và tản nhiệt chất lỏng.
- Kiểm tra không phá hủy, bảo toàn mẫu vật: Tản nhiệt răng lược là linh kiện kim loại đúc liền khối, các thiết bị CMM/thước kẹp truyền thống chỉ đo được bên ngoài; máy CT dùng tia X xuyên thấu để soi rõ nội bộ mà không cần tháo rời, cắt bỏ hay gây hư hại.
- Quét toàn diện, bao quát trong ngoài: Một lần quét thu thập toàn bộ dữ liệu 3D cả trong lẫn ngoài, phủ kín các "điểm mù" của phương pháp truyền thống (như gốc răng, đường lưu dẫn, bên trong đế).
- Độ chính xác và độ phân giải cao: Kích thước Voxel đạt đến 50μm, sai số chỉ 4.5+L/50μm, cho phép bắt trọn các lỗi vi mô và sai lệch kích thước nhỏ nhất.
- Tối ưu cho đặc thù cấu trúc răng lược: Phù hợp hoàn hảo với đặc điểm răng mỏng (0.15–0.6mm), răng dày đặc (0.25–2mm), tỷ lệ chiều dài/rộng cao, dễ biến dạng và khó đo lỗi nội bộ.
- Hiệu suất vượt trội: Một lần quét = Kiểm tra khuyết tật + Đo kích thước + Dung sai hình học + So sánh CAD, tốc độ nhanh gấp hơn 4 lần so với quy trình nhiều công đoạn truyền thống.
Kiểm tra không phá hủy cấu trúc bên trong
Các vi kênh (micro-channel) của tản nhiệt răng lược chỉ rộng từ 50-150μm, các lá tản nhiệt bên trong rất dễ bị cong lệch hoặc tắc nghẽn trong quá trình sản xuất. RATC sử dụng dòng máy CT độ phân giải cao ZEISS METROTOM, thông qua các lát cắt ảo để nhận diện chính xác vị trí, mức độ cong vênh của lá tản nhiệt và định vị vùng tắc nghẽn ở mức micromet, loại bỏ các rủi ro mà kiểm tra thông thường hay bỏ sót.
Một lần quét tia X hoàn thành các kiểm tra khuyết tật cốt lõi:
-
Lỗ khí, rỗ co, tạp chất, vết nứt vi mô (mức micromet) tại đế và gốc răng.
-
Rách gốc răng hoặc nứt do ứng suất nội bộ trong quá trình xẻ răng (skiving).
-
Tắc nghẽn lưu đạo, dị vật, lệch vách, rỗ xốp đối với các dòng tản nhiệt nước/chất lỏng.
Lá răng bị cong, xoắn, đổ rạp hoặc khoảng cách không đều (gây ảnh hưởng đến dòng lưu chuyển và tản nhiệt).
Kích thước quan trọng và Dung sai hình học
Máy CT công nghiệp có thể thực hiện đo lường toàn diện độ chính xác cao, có thể truy xuất nguồn gốc cho các đặc tính hình học phức tạp bên trong và bên ngoài bộ tản nhiệt trong một lần quét, bao gồm:
-
Đo lường toàn kích thước: Độ dày răng, khoảng cách răng, chiều cao răng, góc nghiêng răng.
-
Độ phẳng, độ song song, độ vuông góc, vị trí của đế.
-
Độ thẳng, tính đồng nhất, độ đối xứng của lá răng (răng dày sợ nhất là không đều).
-
Kích thước mặt cắt lưu đạo nội bộ, độ đồng đều độ dày thành, chiều dài.
Xác minh cấu trúc và lắp ráp
-
Tính toàn vẹn của bộ phận liên kết răng-đế đúc liền khối, không phân lớp/bong tróc.
-
Khe hở lắp ráp, độ khít, sai lệch của cấu trúc phức hợp (như chôn ống dẫn nhiệt/VC).
-
Độ phẳng, độ nhám bề mặt tiếp xúc với nguồn nhiệt.
So sánh dữ liệu và Tối ưu hóa quy trình

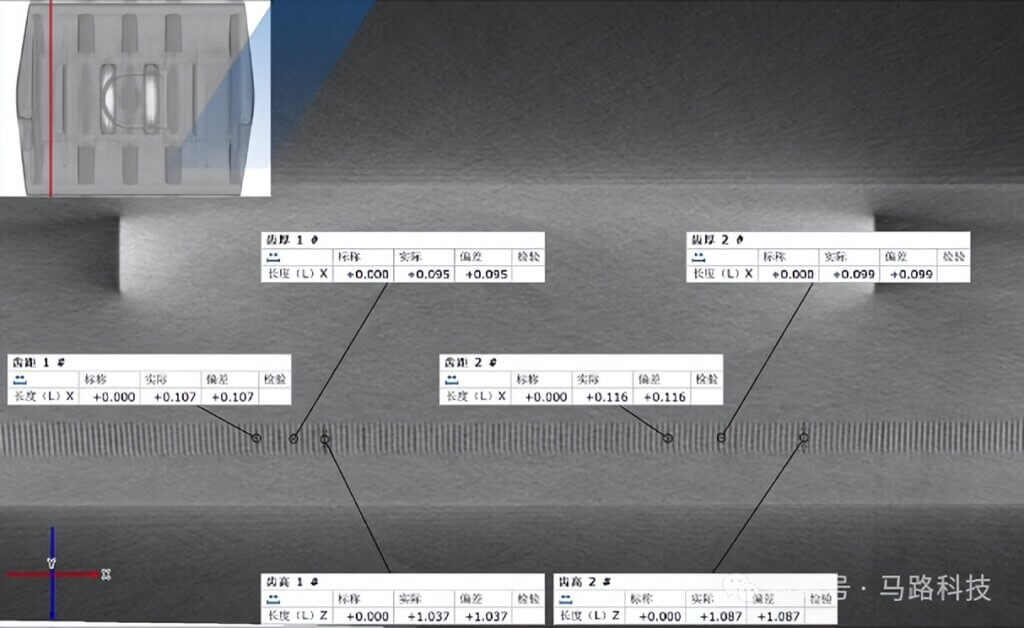

So sánh dữ liệu CAD: So sánh trực tiếp dữ liệu quét 3D với bản vẽ thiết kế để tạo bản đồ sai số màu, xác định nhanh chóng vùng biến dạng.
Phân tích xu hướng: Cung cấp hỗ trợ dữ liệu trực quan cho việc điều chỉnh thông số máy xẻ răng và tối ưu hóa khuôn mẫu.
- Mô hình tái cấu trúc CT so với bản đồ sai số toàn diện từ thiết kế CAD: Quan sát trực quan các vùng vượt quá dung sai.
-
Phân tích tính đồng nhất của các lô hàng: Xác định các điểm biến động trong quy trình công nghệ.
-
Phân tích lát cắt các mẫu lỗi: Xác định nguồn gốc gây thất thoát nhiệt (như tắc nghẽn cục bộ/biến dạng).
Các hạng mục đầu ra điển hình của báo cáo (Có thể viết trực tiếp vào báo cáo kiểm tra) So sánh 3D với mô hình CAD; thông qua so sánh sai lệch màu sắc để xác định nhanh lỗi gia công, cung cấp dữ liệu chính xác hỗ trợ tối ưu hóa quy trình.

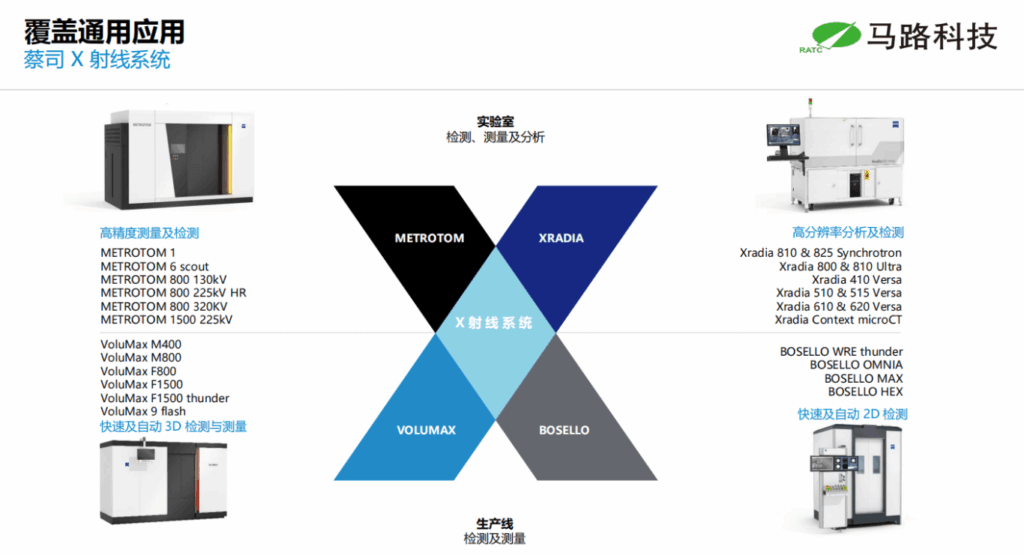

Phương án nâng cao hiệu suất kiểm tra hàng loạt

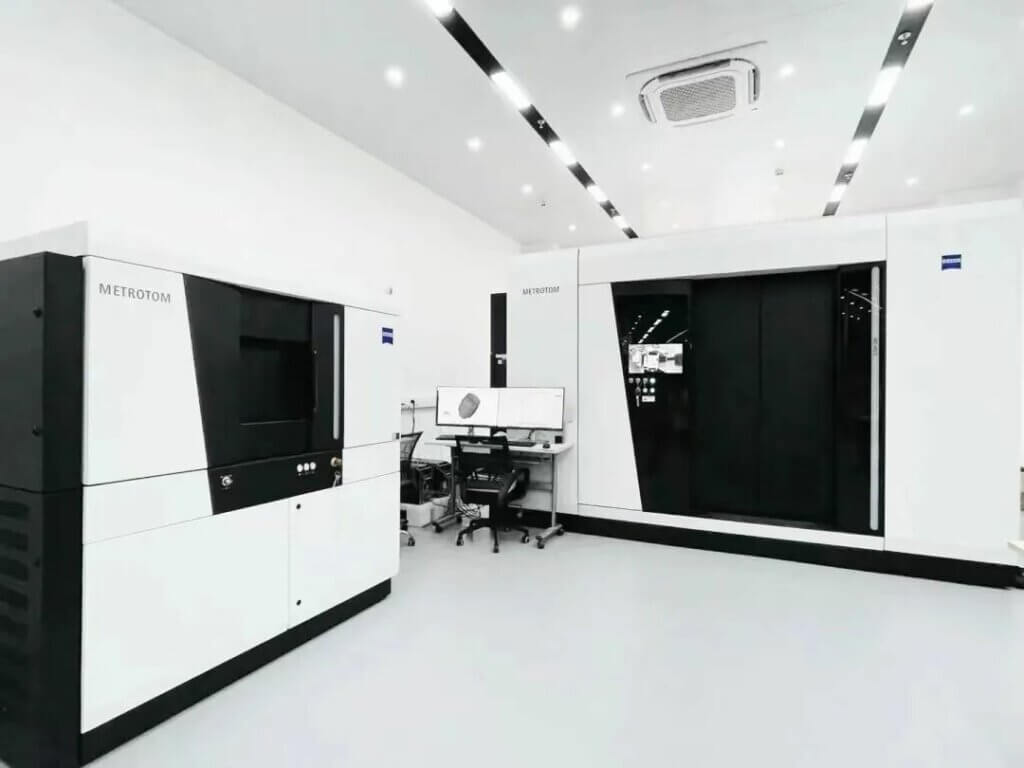

CT phổ thông độ phân giải cao ZEISS METROTOM 800/1500 sở hữu hành trình quét lớn và độ phóng đại linh hoạt, giúp thu được hình ảnh độ phân giải cao hơn cho các phôi có cùng kích thước. Công nghệ ScatterControl xử lý hiệu quả nhiễu tán xạ của vật liệu kim loại nhẹ như nhôm, mang lại hình ảnh sắc nét.

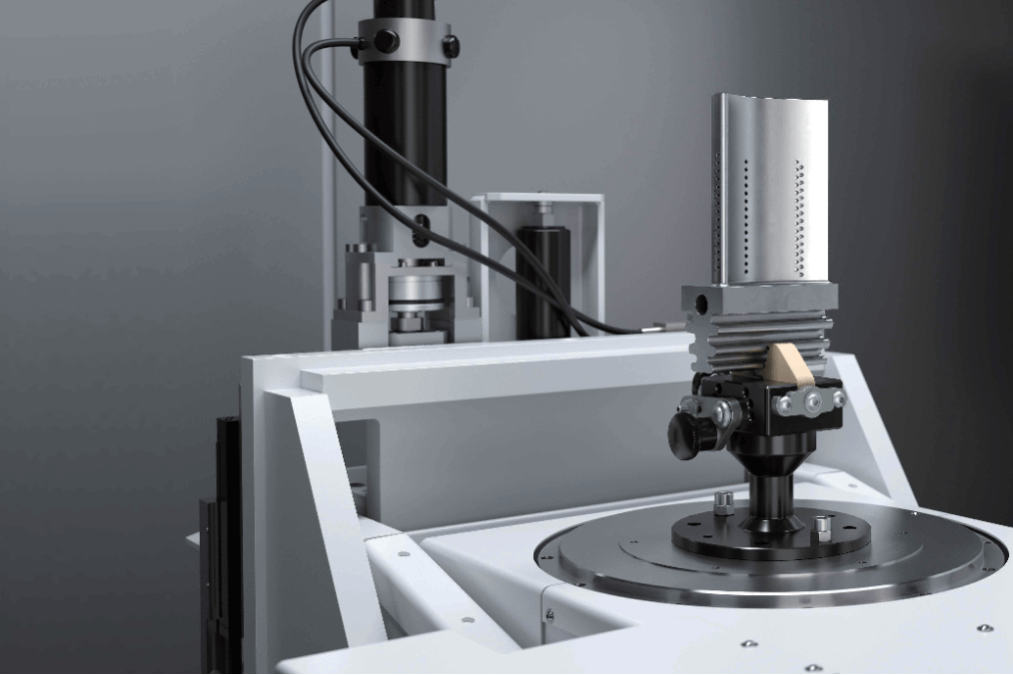

Quét không phá hủy tản nhiệt răng lược bằng máy CT công nghiệp RATC 1500 (ZEISS METROTOM 1500). Cốt lõi là giải quyết các vấn đề nội bộ và vi mô mà phương pháp truyền thống không thể chạm tới; một lần quét hoàn thành kiểm tra đa chiều: Khuyết tật + Kích thước + Lắp ráp.

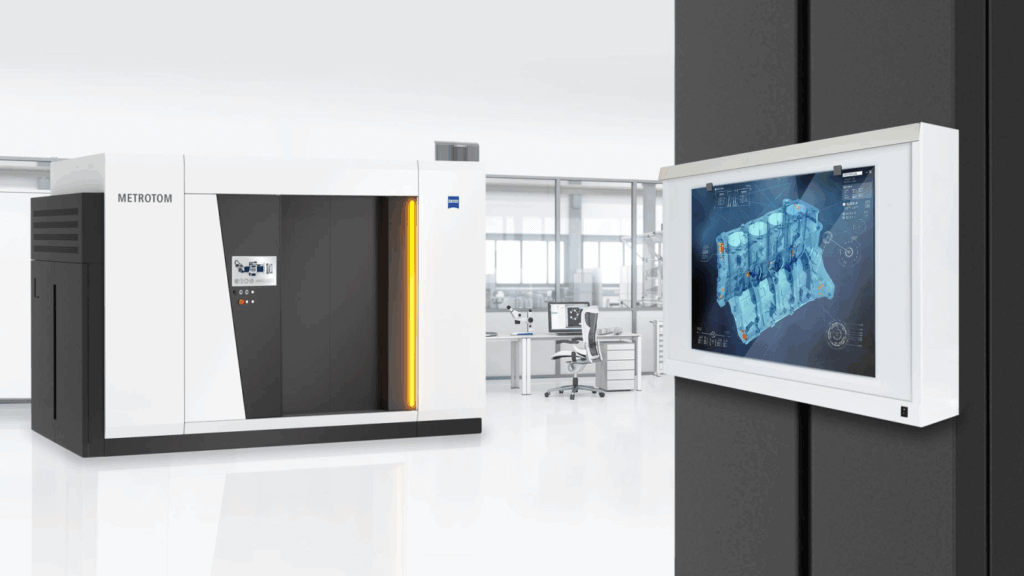

Kịch bản kiểm tra thông dụng, tự động hóa hiệu suất cao Hệ thống CT trực tuyến ZEISS VoluMax được thiết kế riêng cho xưởng sản xuất, hoàn thành thu thập dữ liệu thể tích và đánh giá khuyết tật thông minh trong vài giây, đáp ứng nhu cầu kiểm tra trực tuyến nhịp độ cao.
Kiểm tra trực tuyến trên dây chuyền sản xuất, thông minh và tiện lợi ZEISS METROTOM 6 scout tích hợp chức năng tự động định tâm phôi và tự động nhận diện thông số quét. Quét "một chạm" xuất báo cáo, nâng cao đáng kể hiệu suất kiểm định.
Phòng thí nghiệm R&D và quản lý chất lượng
Giám sát chất lượng dữ liệu lớn Mỗi lần quét CT không chỉ đưa ra kết luận đạt/không đạt, mà còn tạo ra bộ dữ liệu 3D chứa hàng triệu điểm dữ liệu. Thông qua quét CT hàng trăm chi tiết sản xuất liên tục, có thể phân tích thống kê chỉ số năng lực quy trình (CPK) của các kích thước quan trọng, từ đó thực hiện bảo trì dự báo và cảnh báo sớm về chất lượng.
RATC – Nhà cung cấp giải pháp chất lượng công nghiệp Với hơn 30 năm kinh nghiệm kinh doanh và dịch vụ, là đại lý ủy quyền chính thức của ZEISS, sở hữu đội ngũ kỹ thuật hơn 300 người và danh mục sản phẩm phong phú: Máy đo tọa độ CMM; Hệ thống đo lường 3D quang học và quét tự động; Hệ thống kiểm tra không phá hủy tia X - CT công nghiệp; Hiển vi kỹ thuật số thông minh; Hệ sinh thái phần mềm số hóa ZEISS... giúp doanh nghiệp hiện thực hóa sản xuất thông minh, tự động hóa và số hóa, nâng cao hiệu suất cũng như chất lượng sản phẩm.
